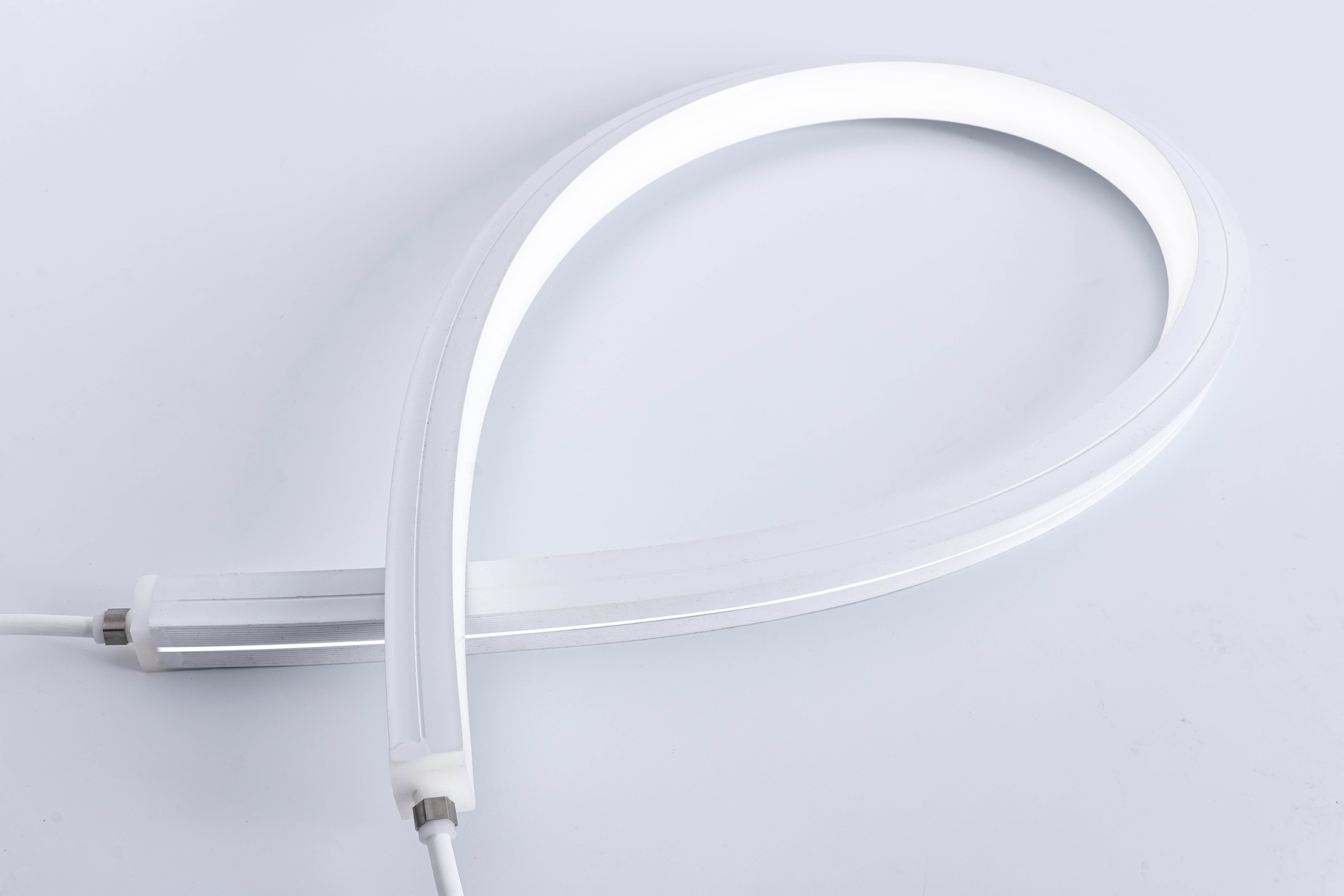

Questo è il modello ad alta potenza di uscita, corrispondente al modello ad alta densità da 336 LED nello stesso profilo 20x20 mm: 240 LED 2835 per metro a 24 V CC, con un’emissione di 800 lm/m da 15 W — sensibilmente più luminoso rispetto ai 500 lm/m del modello equivalente con LED più densi, a fronte di una texture di emissione leggermente meno raffinata a distanza ravvicinata.
Per l’illuminazione d’accento su facciate, sottopavimenti e applicazioni architettoniche, dove la principale esigenza è una luminosità ben visibile anche a distanza, le caratteristiche di questo modello, orientate alla massima resa luminosa, ne fanno una scelta più pratica rispetto all’alternativa da 336 LED, focalizzata sulla densità. Come tutti i modelli della gamma 20×20 mm, presenta un sistema di giunzione compatto con dimensioni ridotte del giunto e assenza di zone scure , garantendo continuità visiva anche nelle installazioni su più bobine su facciate.
Costruzione in silicone in fase gassosa, emissione frontale, grado di protezione IP68, intervallo di funzionamento da −25 °C a +45 °C. La temperatura di colore viene specificata al momento dell’ordine tra le opzioni Tri-CCT 3-in-1: 3000 K, 4000 K o 6500 K; taglio ogni 25 mm.
| Parametro | Dettagli |
|---|---|
| Modello NO. | JNL-G-024V-2835-0240-10-S1XX-005-YYYY-15-68 |
| Articolo n. | 103500002 |
| Potenza nominale | 15,0 W/m ± 10% |
| Tensione nominale | 24 V di corrente continua |
| Corrente di ingresso | 0,63 A |
| Tipo di LED | 2835 |
| Quantità di LED | 240 pezzi/m |
| Flusso Luminoso | 800 lm/m |
| Temperatura del colore | Tri-CCT 3000 / 4000 / 6500 K (3-in-1, specificato all’ordine) |
| Indice di resa cromatica | Ra 80 |
| SDCM | ≤ 5 |
| Angolo del fascio | 120° |
| Manutenzione dei Lumi | L80B20 @ 50.000 h |
| Classe di efficienza energetica | G |
| Protezione da Ingresso | IP68 |
| Dimensioni del contorno | L20 × H20 ± 0,5 mm (quadrato, doppio colore) |
| Materiale di superficie | Silicone |
| Lunghezza di taglio | di larghezza superiore a 25 mm |
| Montaggio | Morsetto fisso |
| Metodo di Dimmeraggio | Accendere l’alimentazione e si illumina |
| Cicli di commutazione | 15.000 volte |
| Temperatura di funzionamento | -25 °C fino a +45 °C |
| Umidità relativa | 10–90% |
| Temperatura di stoccaggio | -40 °C a +60 °C |
| MTBF | 50.000 h |
| Imballaggio | Sacchetto ESD + scatola + cartone |
| Quantità di imballaggio | 5 m/bobina × 8 bobine = 40 m per cartone |
Strumenti necessari: forbici o tronchesi, panno asciutto e pulito, accessori per morsetti fissi.
Passaggi:
Scelta tra i due modelli 20 × 20 mm: specificare questo modello da 240 LED, 800 lm/m quando la visibilità della facciata o delle nicchie da distanza è la priorità; specificare il modello da 336 LED, 500 lm/m quando la striscia è osservata da vicino e la continuità dell’emissione luminosa è la priorità.
| Opzione | Dettagli |
|---|---|
| Temperatura del colore | Tri-CCT 3000 / 4000 / 6500 K, specificato all’ordine |
| CRI | Personalizzabile su richiesta |
| Flusso Luminoso | Personalizzabile su richiesta |
| Lunghezza | 5 m per rotolo standard; tagliabile ogni 25 mm |
| Imballaggio | Busta antistatica + scatola + cartone standard; disponibile imballaggio neutro o con marchio |
| OEM / ODM | Etichettatura privata e imballaggio personalizzato supportati |
| MOQ | 50 serie |
| Accessorio | DESCRIZIONE |
|---|---|
| Morsetto fisso | Fornito 5 pezzi per rotolo per il montaggio |
| Cavo di collegamento con terminale metallico | Per connessioni di alimentazione durevoli e a bassa resistenza |
| Cavo di collegamento con terminale in nylon | Opzione alternativa di connessione leggera |
| Tappo di chiusura | Sigilla l’estremità aperta di una sezione di striscia tagliata |
D: Come si confronta questo modello con il modello side-emitting Ultra Bright della stessa dimensione del profilo?
R: Questo è un nastro front-emitting da 800 lm/m; il modello Ultra Bright della gamma è invece side-emitting da 1500 lm/m, progettato per insegne a lettere canalizzate e facciate che richiedono la massima luminosità tramite un’ottica di visione laterale. Scegliere in base al fatto che l’emissione frontale o laterale sia più adatta all’installazione.
D: Di quale potenza deve essere l’alimentatore per una lunghezza di 5 metri?
R: Con un consumo di 15 W/m, una lunghezza di 5 metri assorbe nominalmente 75 W. Dimensionare l’alimentatore con almeno il 20 % di margine di sicurezza, quindi un alimentatore da 24 V con potenza minima di 90 W.
D: Questo modello ha lo stesso flusso luminoso del modello 15-numero da 16x16 mm?
R: Molto simile: entrambi forniscono una potenza per metro quasi identica, ma questo modello da 20x20 mm raggiunge 800 lm/m contro i 900 lm/m del modello equivalente da 16x16 mm, entrambi alla stessa potenza nominale di 15 W; tale differenza riflette il diverso tipo di LED e la geometria del profilo.

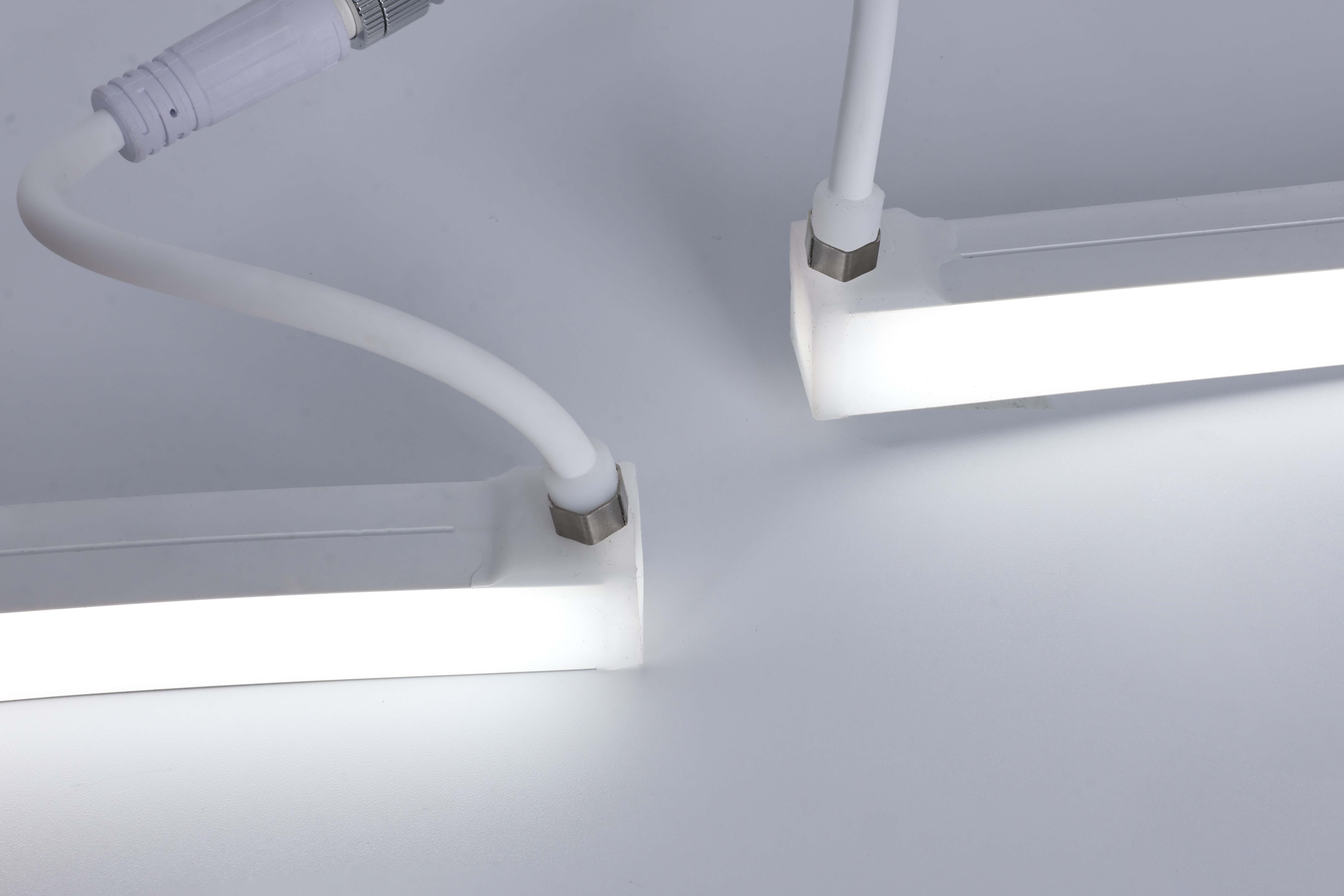

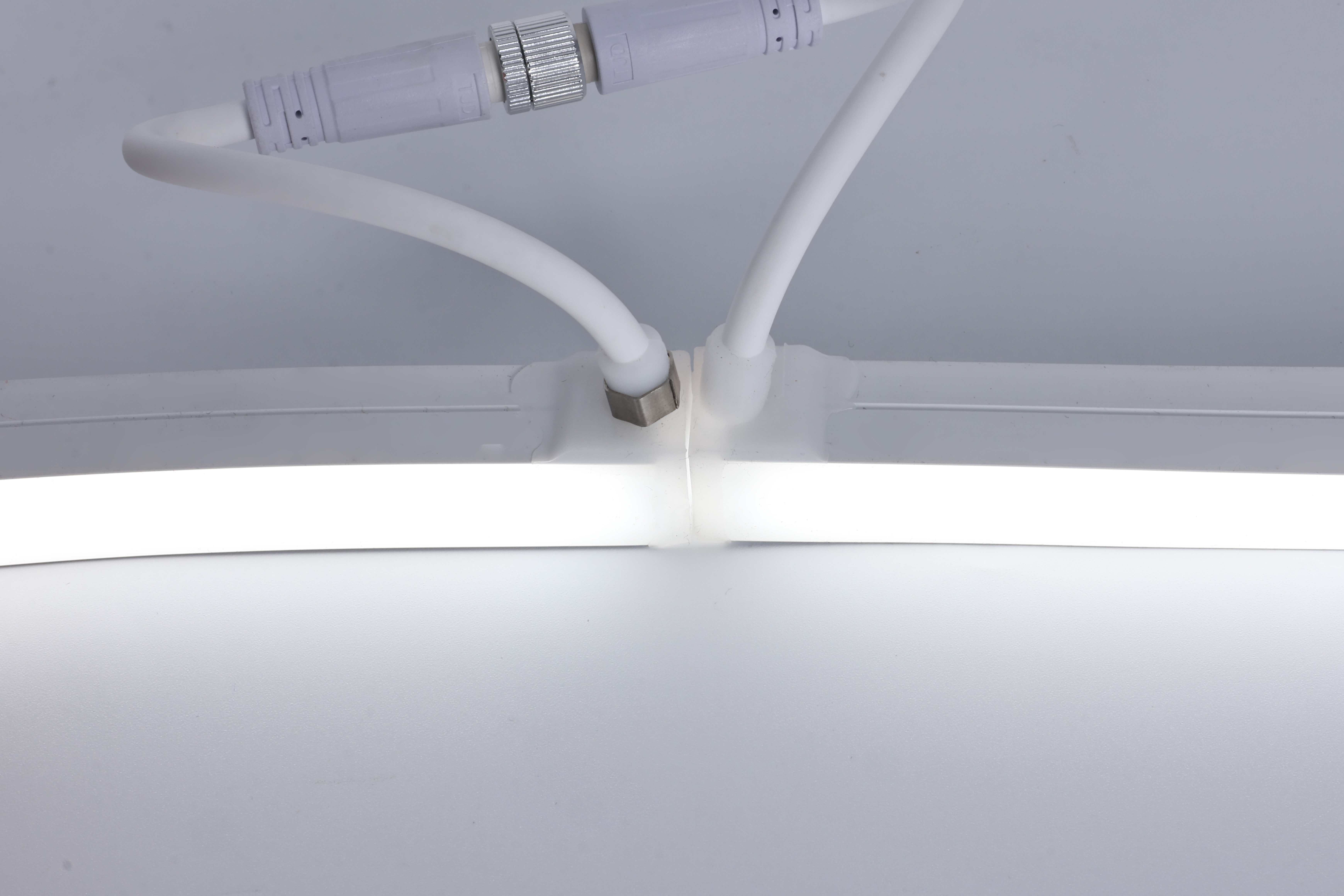

D: In che modo le giunzioni compatte facilitano l’installazione su una lunga facciata?
A: Riduce al minimo il divario visibile nei punti di connessione tra i rotoli, in modo che una facciata realizzata con più rotoli da 5 m appaia continua anziché segmentata in corrispondenza di ogni giunzione.
D: È possibile modificare la temperatura di colore in loco?
R: No, è fissa in fase di produzione, scelta tra la gamma Tri-CCT 3-in-1 specificata all'atto dell'ordine.
D: Qual è la quantità minima d’ordine (MOQ) e i tempi di consegna?
A: Il MOQ è di 50 set, i tempi di consegna sono di 15–21 giorni. Forniti su rotoli da 5 m, 8 rotoli per cartone per un totale di 40 m, spediti da Guangzhou o Shenzhen.
