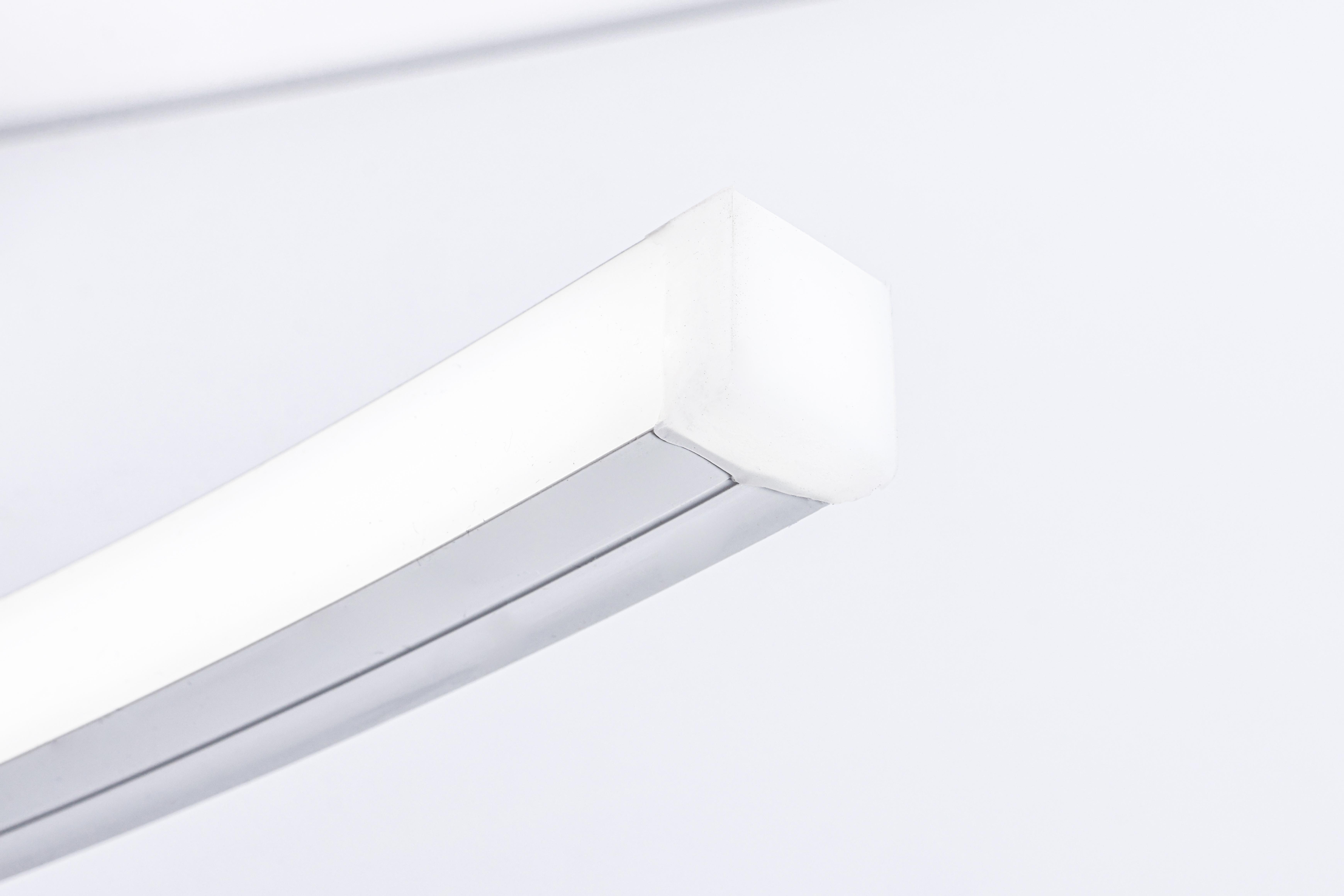

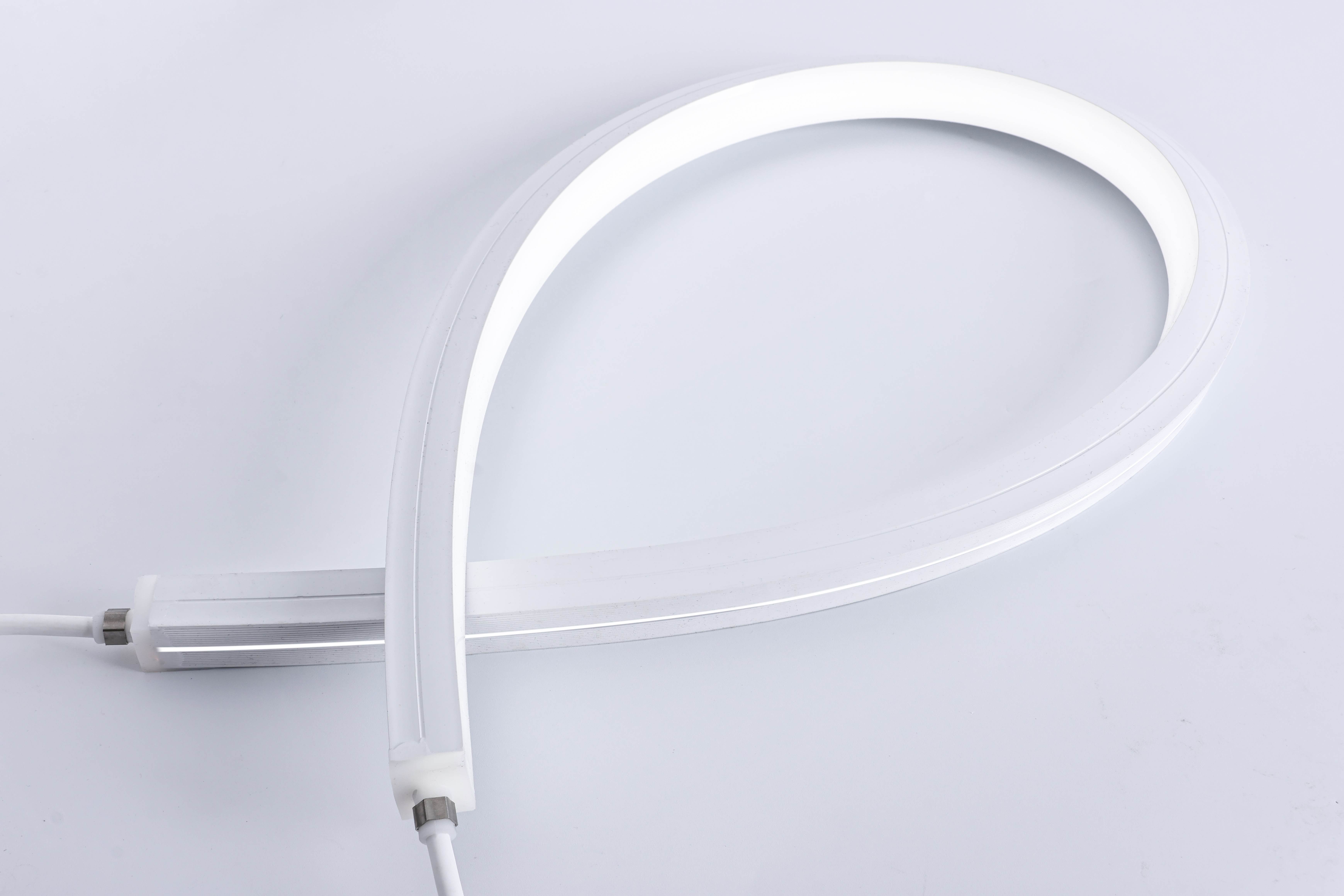

Con dimensioni 20x20 mm, questo è il profilo quadrato standard più grande della serie G, che adotta la stessa costruzione ad alta densità da 336 LED presente nel modello equivalente 16x16 mm, ridimensionata per applicazioni su facciate e paesaggi che richiedono una sorgente luminosa fisica più imponente. L’emissione è di 500 lm/m da 11 W a 24 V CC, con un assorbimento di 0,46 A per metro.

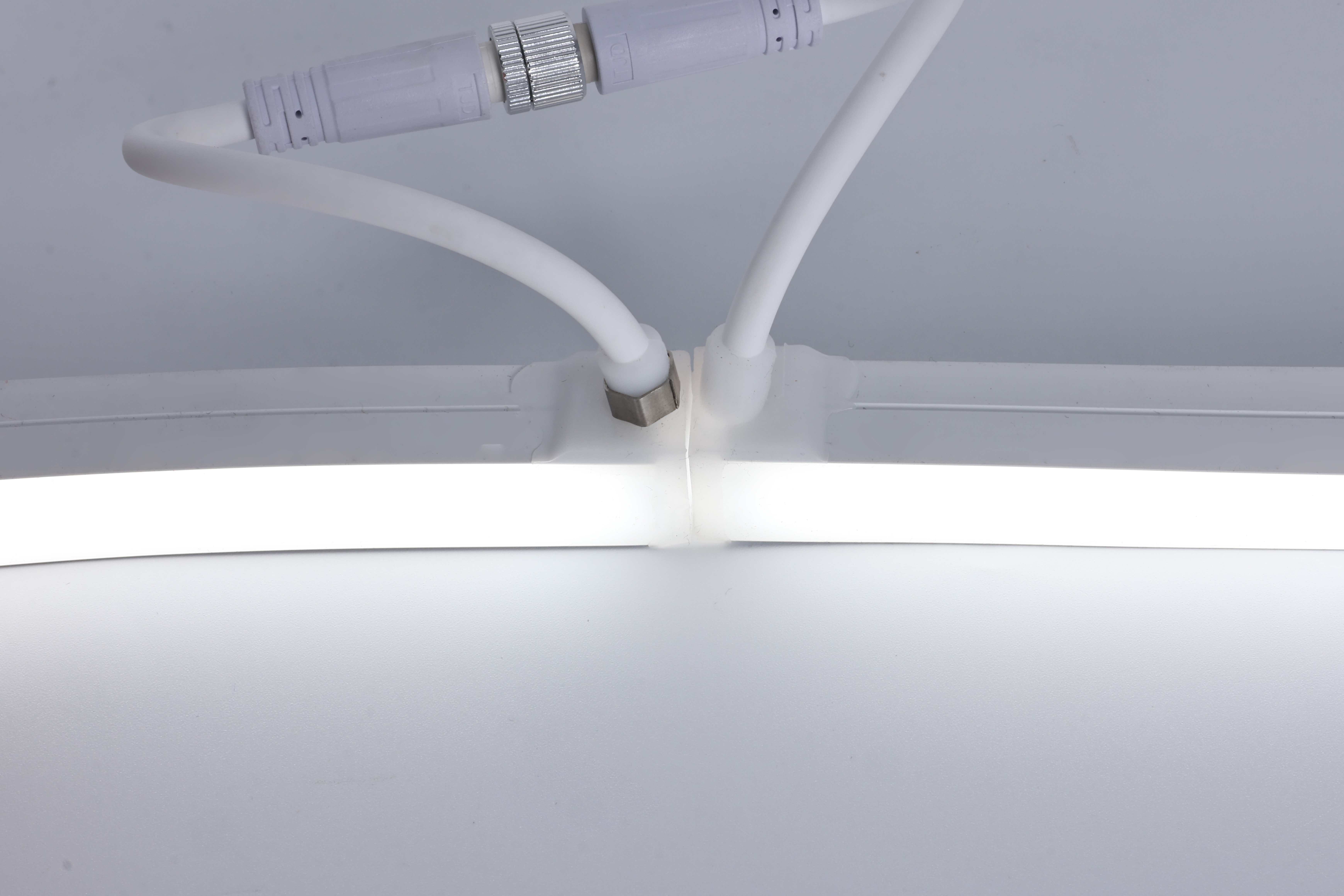

Oltre alle semplici dimensioni, la descrizione prodotto di questo modello specifica esplicitamente giunti di piccole dimensioni senza zone scure — ossia i punti di connessione tra rulli in un’installazione su facciata composta da più rulli sono progettati per ridurre al minimo il divario visibile, garantendo che le installazioni lunghe appaiano continue anziché segmentate. Si tratta di un dettaglio significativo per progetti su facciate e paesaggi, che solitamente richiedono una lunghezza superiore a quella offerta da un singolo rullo da 5 m.
La costruzione rimane in silicone in fase gassosa, con emissione frontale e grado di protezione IP68, con un intervallo di funzionamento da -25 °C a +45 °C. La temperatura di colore viene specificata all’ordine dalla gamma Tri-CCT 3-in-1: 3000 K, 4000 K o 6500 K; il taglio avviene ogni 17,9 mm. La striscia viene spedita in 8 rotoli per cartone (40 m totali), anziché nei 10 rotoli (50 m) standard dei profili più piccoli, in ragione delle dimensioni fisiche maggiori di ciascun rotolo.
| Parametro | Dettagli |
|---|---|
| Modello NO. | JNL-G-024V-2025-0336-10-S1XX-005-YYYY-11-68 |
| Articolo n. | 103650004 |
| Potenza nominale | 11,0 W/m ± 10% |
| Tensione nominale | 24 V di corrente continua |
| Corrente di ingresso | 0,46 A |
| Tipo di LED | 2025 |
| Quantità di LED | 336 pezzi/m |
| Flusso Luminoso | 500 lm/m |
| Temperatura del colore | Tri-CCT 3000 / 4000 / 6500 K (3-in-1, specificato all’ordine) |
| Indice di resa cromatica | Ra 80 |
| SDCM | ≤ 5 |
| Angolo del fascio | 120° |
| Manutenzione dei Lumi | L80B20 @ 50.000 h |
| Classe di efficienza energetica | G |
| Protezione da Ingresso | IP68 |
| Dimensioni del contorno | L20 × H20 ± 0,5 mm (quadrato, doppio colore) |
| Materiale di superficie | Silicone |
| Lunghezza di taglio | 17,9 mm |
| Montaggio | Morsetto fisso |
| Metodo di Dimmeraggio | Accendere l’alimentazione e si illumina |
| Cicli di commutazione | 15.000 volte |
| Temperatura di funzionamento | -25 °C fino a +45 °C |
| Umidità relativa | 10–90% |
| Temperatura di stoccaggio | -40 °C a +60 °C |
| MTBF | 50.000 h |
| Imballaggio | Sacchetto ESD + scatola + cartone |
| Quantità di imballaggio | 5 m/bobina × 8 bobine = 40 m per cartone |
Strumenti necessari: forbici o tronchesi, panno asciutto e pulito, accessori per morsetti fissi.
Passaggi:

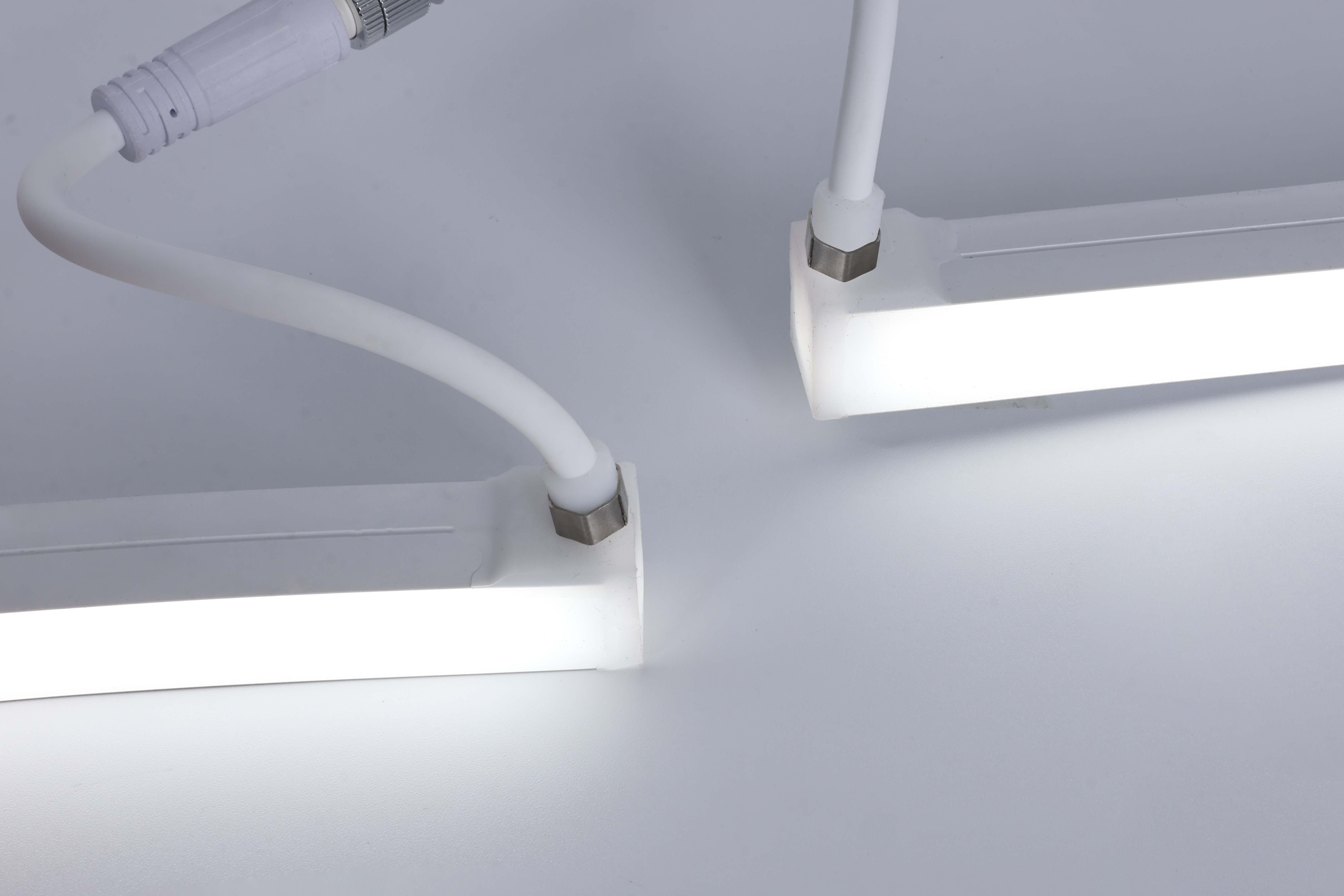

Pianificazione della facciata con più bobine: su tratti più lunghi di una singola bobina da 5 m, pianificare le posizioni dei giunti prima dell’installazione e utilizzare sistematicamente il connettore per giunti piccoli in ogni collegamento, per mantenere un aspetto visivamente continuo su tutta la lunghezza della facciata.
| Opzione | Dettagli |
|---|---|
| Temperatura del colore | Tri-CCT 3000 / 4000 / 6500 K, specificato all’ordine |
| CRI | Personalizzabile su richiesta |
| Flusso Luminoso | Personalizzabile su richiesta |
| Lunghezza | lunghezza standard: 5 m a rotolo; tagliabile ogni 17,9 mm |
| Imballaggio | Busta antistatica + scatola + cartone standard; disponibile imballaggio neutro o con marchio |
| OEM / ODM | Etichettatura privata e imballaggio personalizzato supportati |
| MOQ | 50 serie |
| Accessorio | DESCRIZIONE |
|---|---|
| Morsetto fisso | Morsetto di montaggio standard per installazione su guida o su superficie piana |

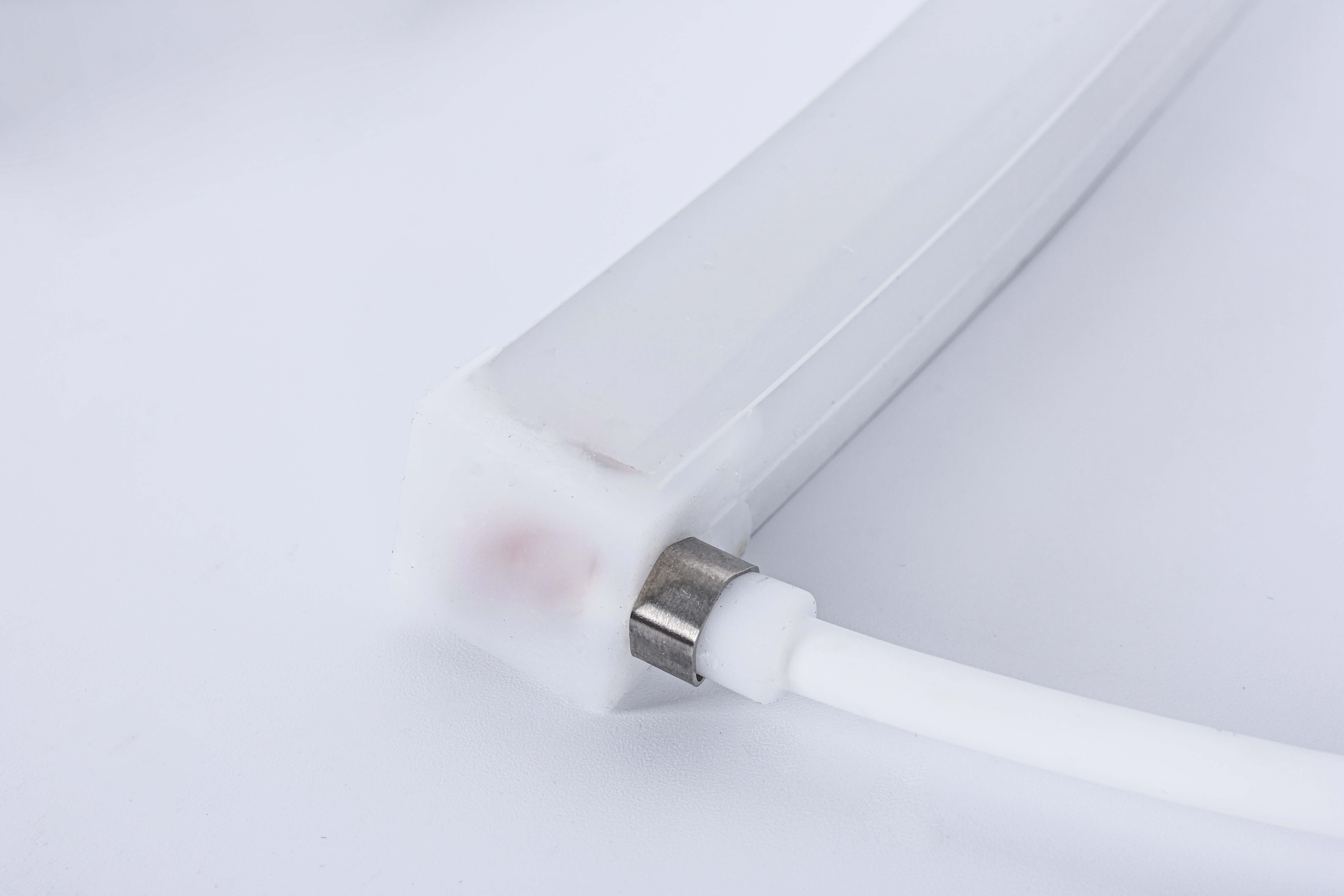

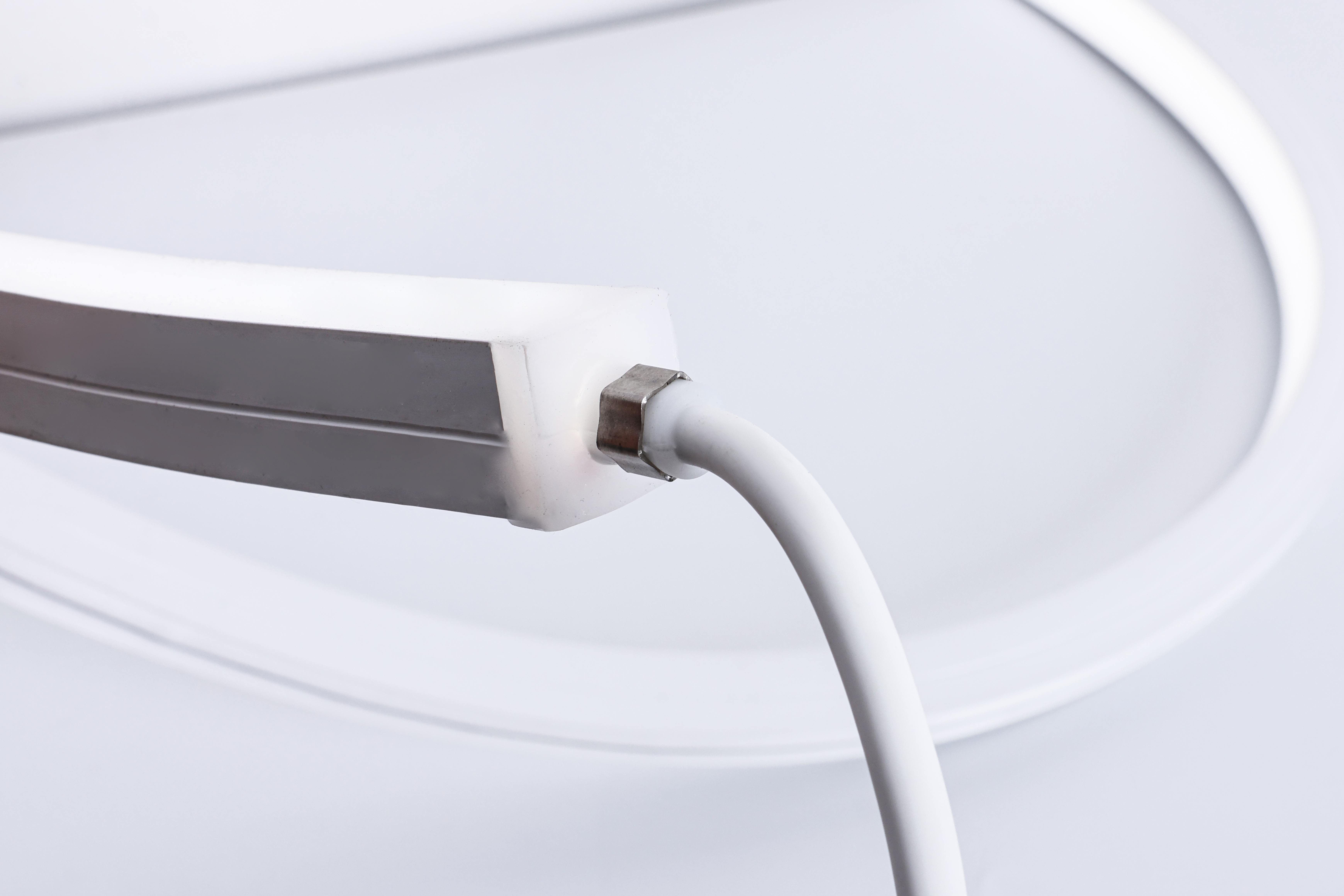

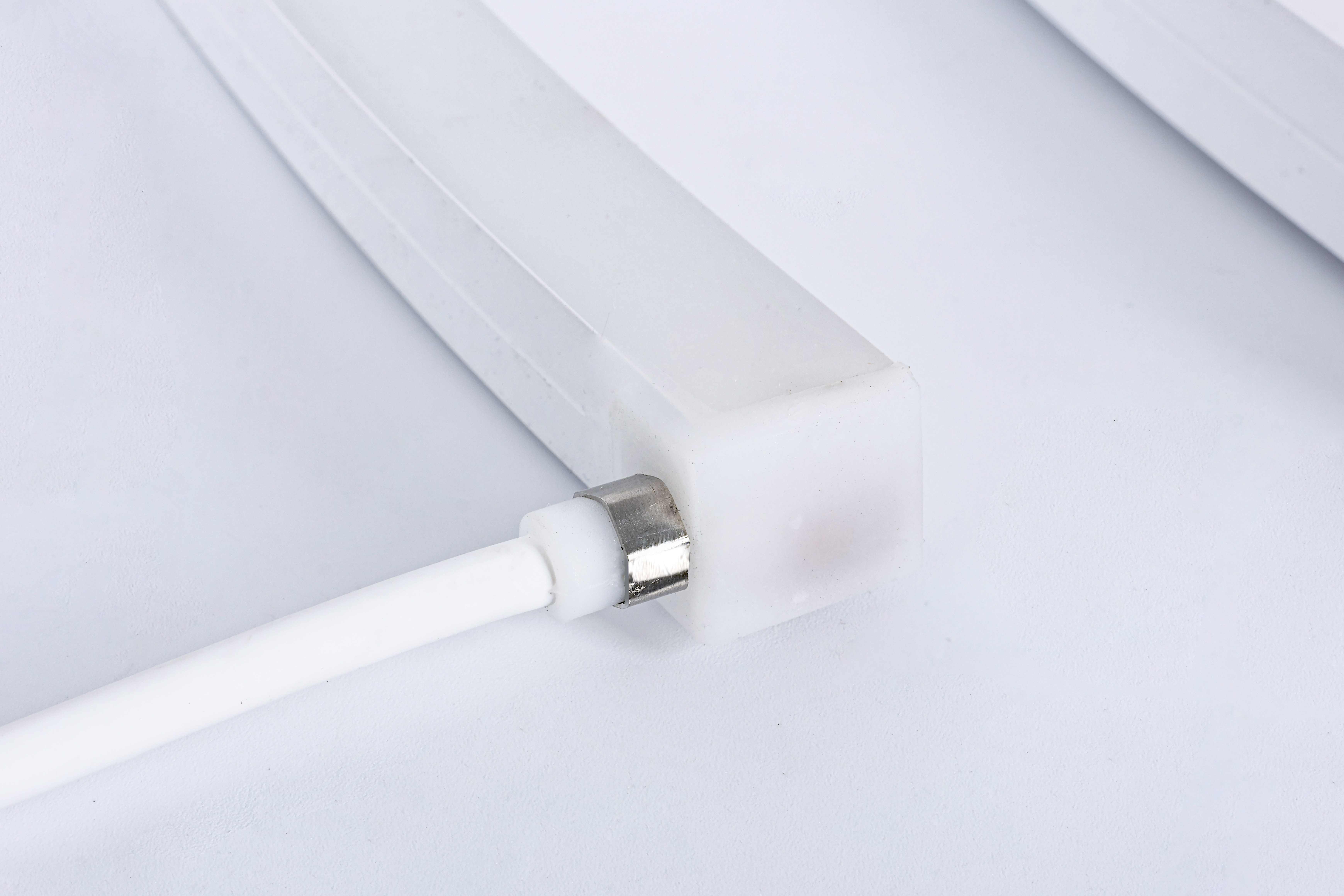

| Cavo di collegamento con terminale metallico | Per connessioni di alimentazione durevoli e a bassa resistenza |
| Cavo di collegamento con terminale in nylon | Opzione alternativa di connessione leggera |
| Tappo di chiusura | Sigilla l’estremità aperta di una sezione di striscia tagliata |
D: Perché questo modello viene spedito in confezioni da 40 m invece che da 50 m come i profili più piccoli?
R: Il profilo più grande da 20×20 mm occupa più spazio fisico per rotolo, quindi ogni confezione contiene 8 rotoli (per un totale di 40 m), anziché i 10 rotoli (50 m) dei profili da 10×10 mm e 12×12 mm.
D: In che modo la giunzione compatta favorisce un progetto di facciata?
R: Le lunghezze richieste per facciate e aree paesaggistiche superano generalmente la lunghezza di un singolo rocchetto da 5 m. La progettazione compatta della giunzione riduce al minimo il divario visibile in ogni punto di connessione, consentendo all’installazione finita di apparire come una linea luminosa continua, piuttosto che come una serie di segmenti uniti.
D: Come si confronta questo modello con il modello da 20×20 mm a bassa densità da 240 LED?
A: Questo modello da 336 LED produce una linea di emissione più uniforme a 500 lm/m; il modello da 240 LED produce un’emissione maggiore a 800 lm/m. Scegli in base al fatto che, per la tua applicazione sulla facciata, sia prioritaria l’uniformità visiva o la luminosità assoluta.
D: È adatto per l’illuminazione paesaggistica esposta alla pioggia e all’irrigazione?
R: Sì, il grado di protezione IP68 consente un’esposizione completa all’esterno, compresa l’esposizione alla pioggia e agli spruzzi accidentali di irrigazione, nell’intervallo di temperatura operativa da -25 °C a +45 °C.
D: È possibile regolare la temperatura di colore dopo l'installazione?
R: No, è fissa in fase di produzione, scelta tra la gamma Tri-CCT 3-in-1 specificata all'atto dell'ordine.
D: Qual è la quantità minima d’ordine (MOQ) e i tempi di consegna?
A: Il MOQ è di 50 set, i tempi di consegna sono di 15–21 giorni. Forniti su rotoli da 5 m, 8 rotoli per cartone per un totale di 40 m, spediti da Guangzhou o Shenzhen.
