Funzionalità principali

• Larghezza di 5 mm — scheda più stretta della serie L — 3 mm più sottile rispetto ai modelli da 8 mm, si inserisce in estrusioni strette, scanalature poco profonde dei cabinet e canali di retrofit fresati con tolleranze stringenti.
• Assorbimento di corrente più basso della gamma: 0,42 A — particolarmente adatto a tratti continui lunghi e alimentazioni a bassa capacità, dove la caduta di tensione altrimenti limiterebbe la lunghezza massima del tratto.
• funzionamento a 24 V — unito al basso assorbimento di corrente, consente tratti prolungati da un singolo punto di alimentazione senza calo di luminosità all’estremità opposta.
• Sei opzioni di temperatura colore disponibili al momento dell’ordine — 2700 K, 3000 K, 3500 K, 4000 K, 5000 K, 6500 K specificati al momento dell’ordine; la striscia viene prodotta con una temperatura di colore fissa e non è commutabile sul campo.

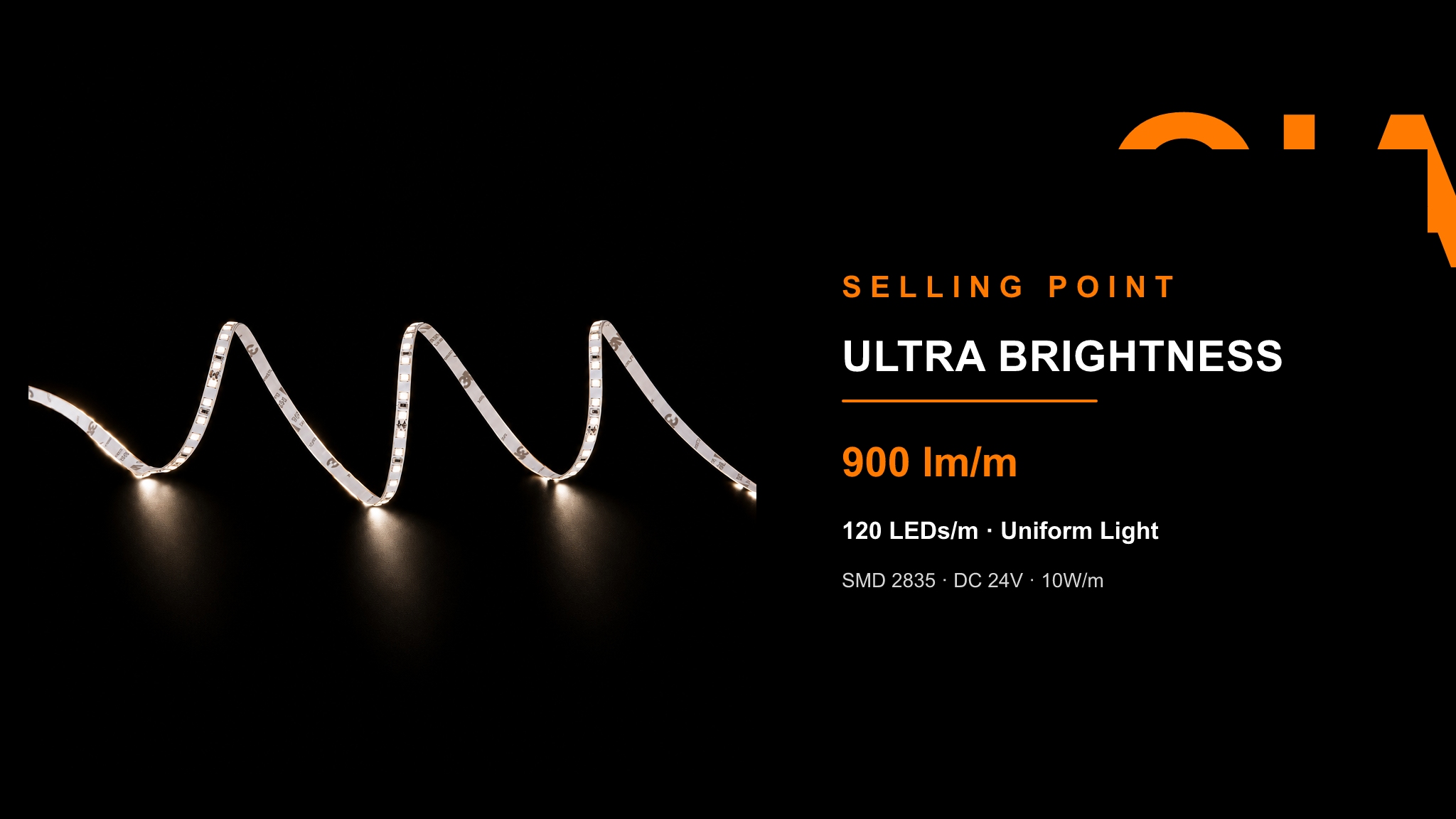

• 900 lumen al metro a 10 W — emissione bilanciata per illuminazione perimetrale e a contrasto, non per illuminazione primaria; classe di efficienza energetica F.

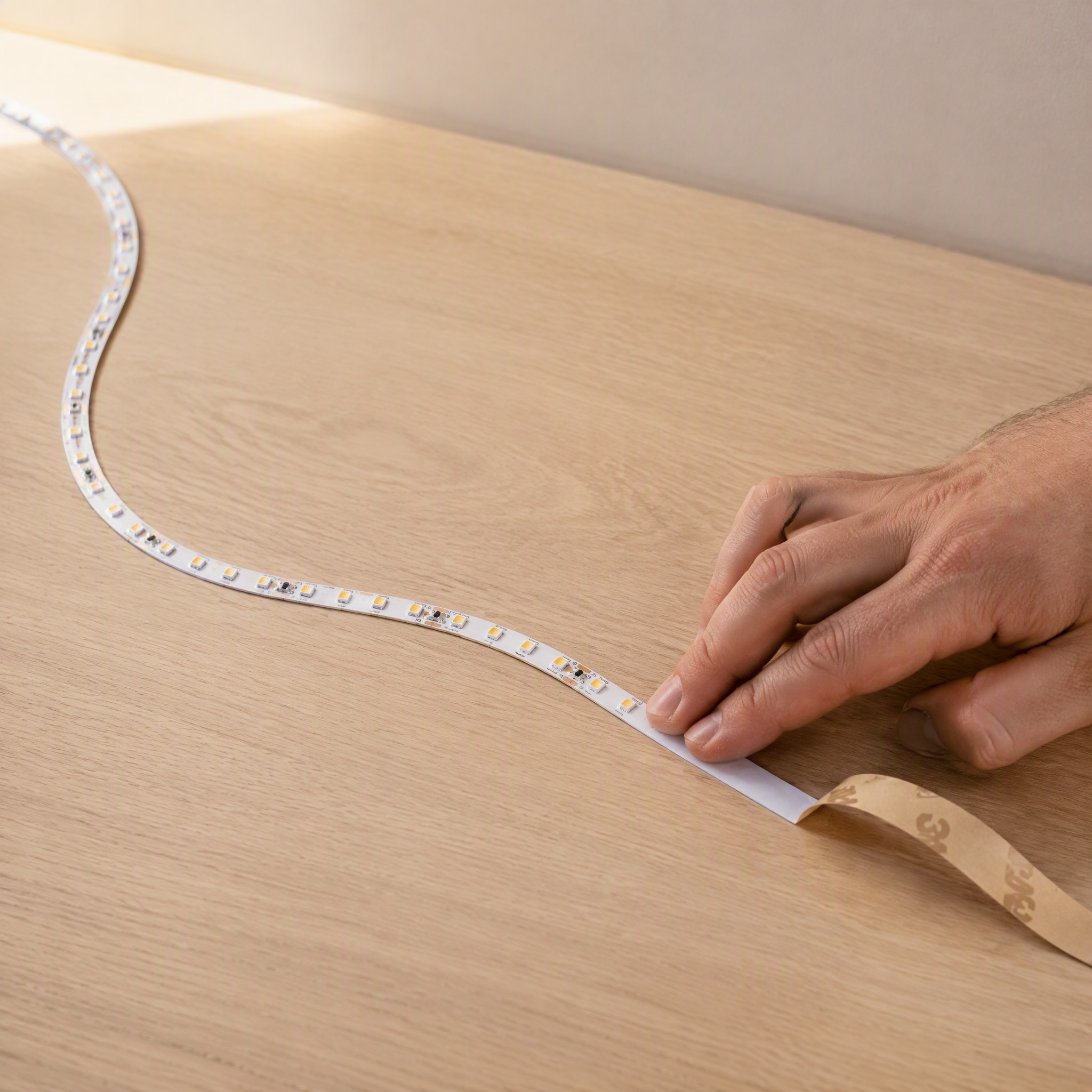

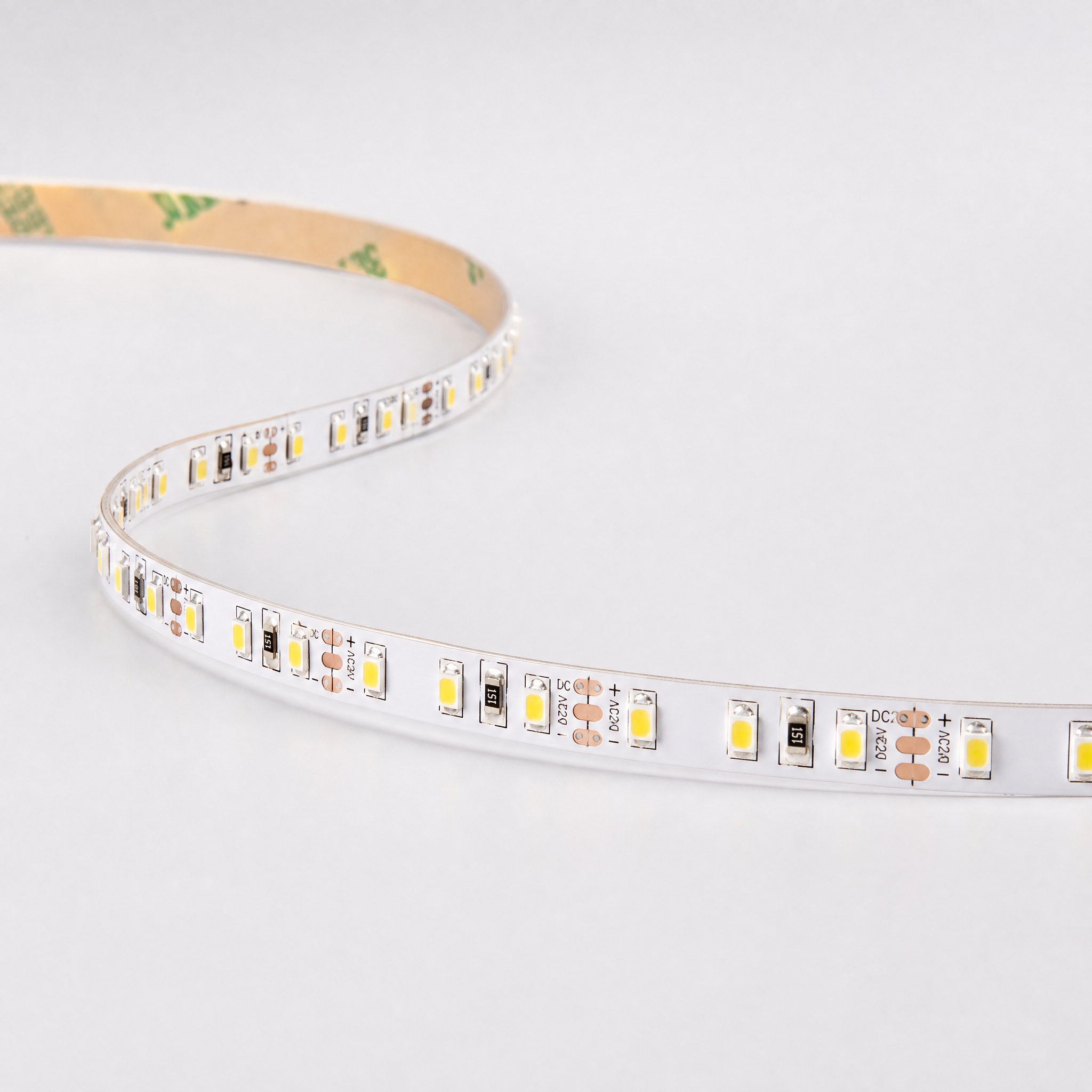

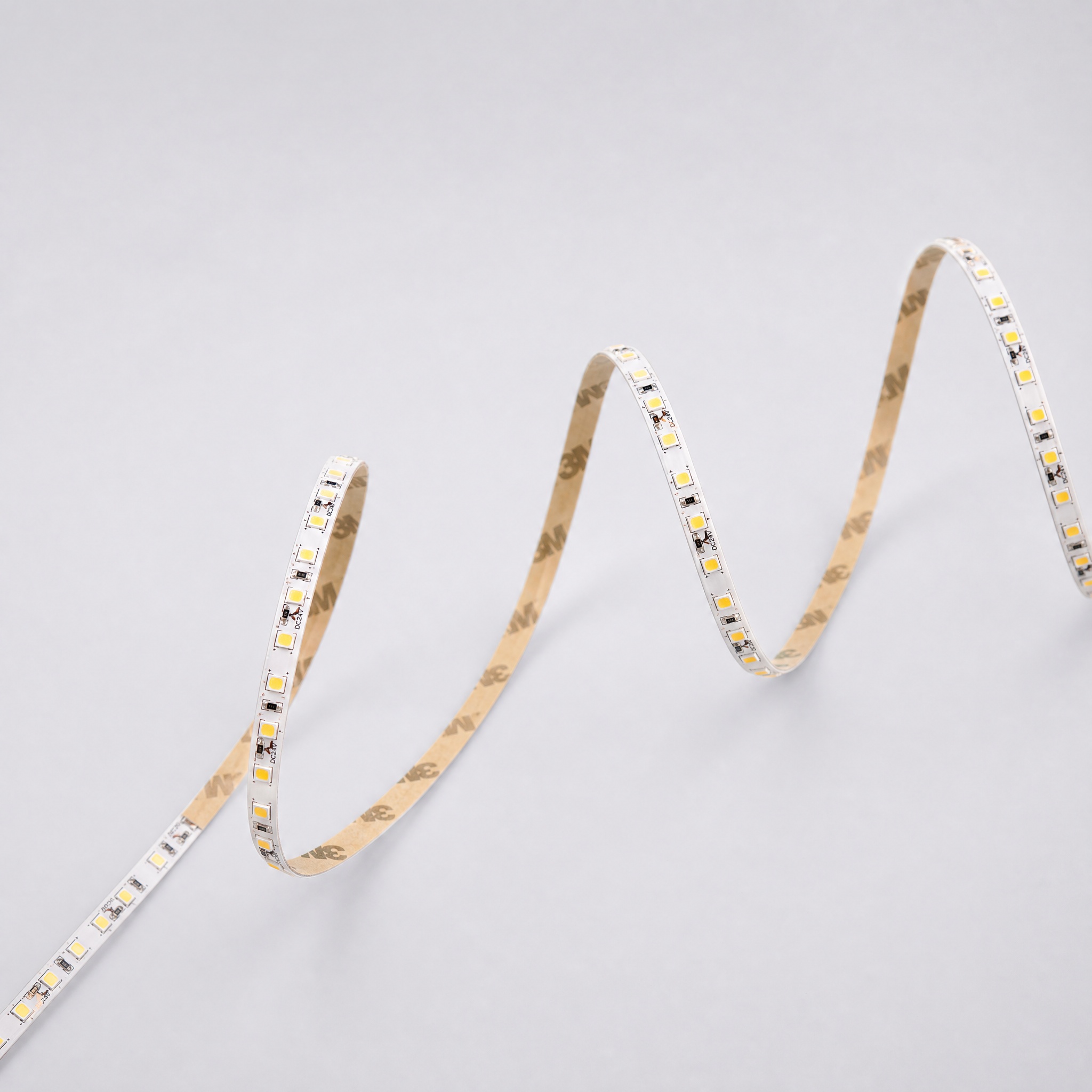

• Retro adesivo autoadesivo — il nastro adesivo bifacciale si applica direttamente su canali in alluminio, bordi dei cabinet e rientranze strette, senza clip di fissaggio.
• L80B20 a 20.000 ore — conserva l’80 % dell’emissione luminosa iniziale dopo 20 000 ore, con un MTBF dichiarato pari a tale valore.
• Certificato CE / CB / RoHS — certificazioni detenute dal produttore a supporto degli acquisti B2B europei e internazionali.

Scenari di applicazione

• Estrusioni in alluminio strette — utilizzo principale; si inserisce in profili sottili nei quali le schede da 8 mm e 10 mm non trovano posto.

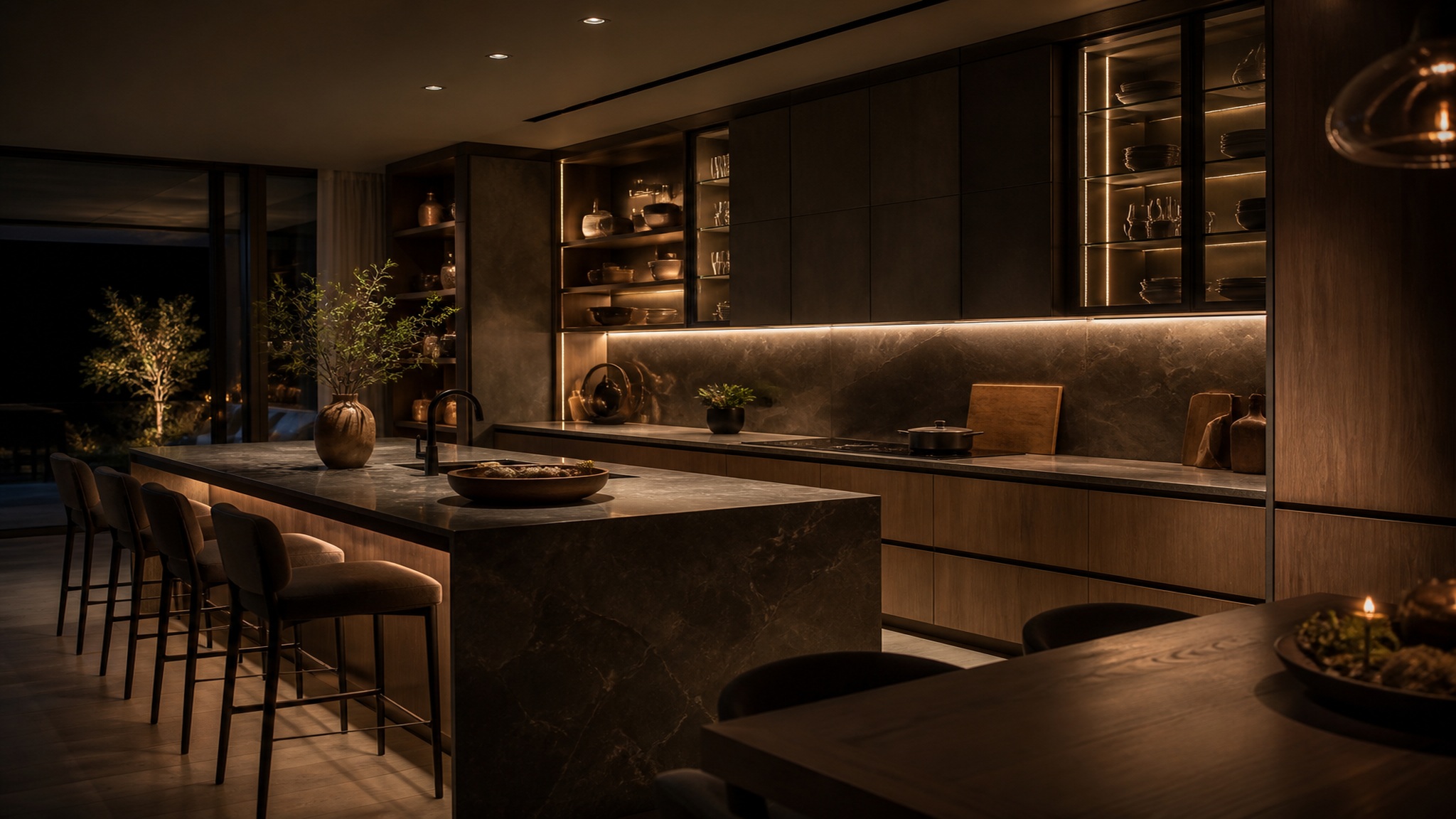

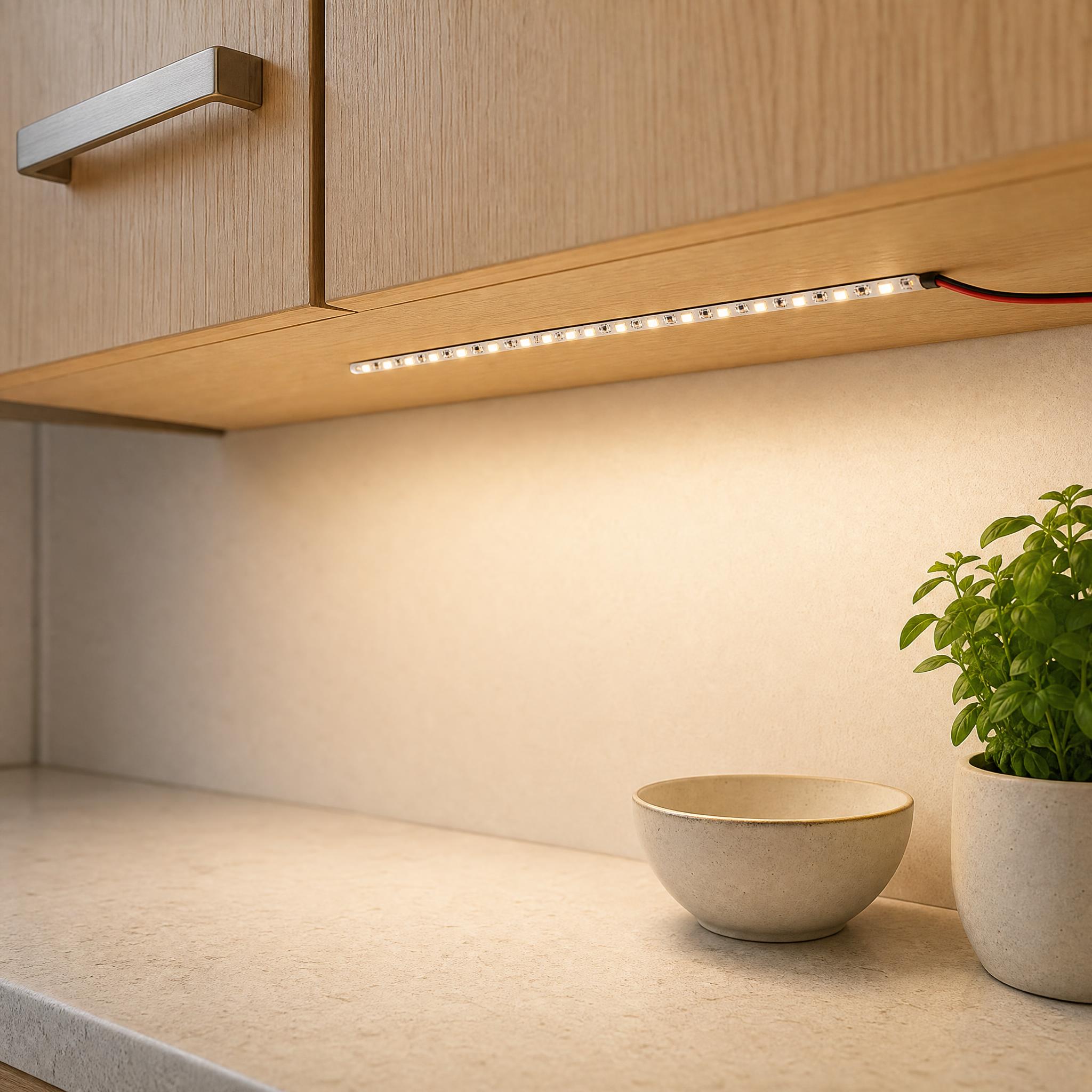

• Illuminazione dei bordi dei cabinet e degli spazi tra ante e telaio — Profilo da 5 mm che scompare in scanalature poco profonde ricavate nei telai degli armadi e nei telai delle ante.
• Illuminazione per cornici e specchi — Sufficientemente sottile da essere montato dietro le cornici e lungo il perimetro degli specchi, senza mostrare i bordi della scheda.

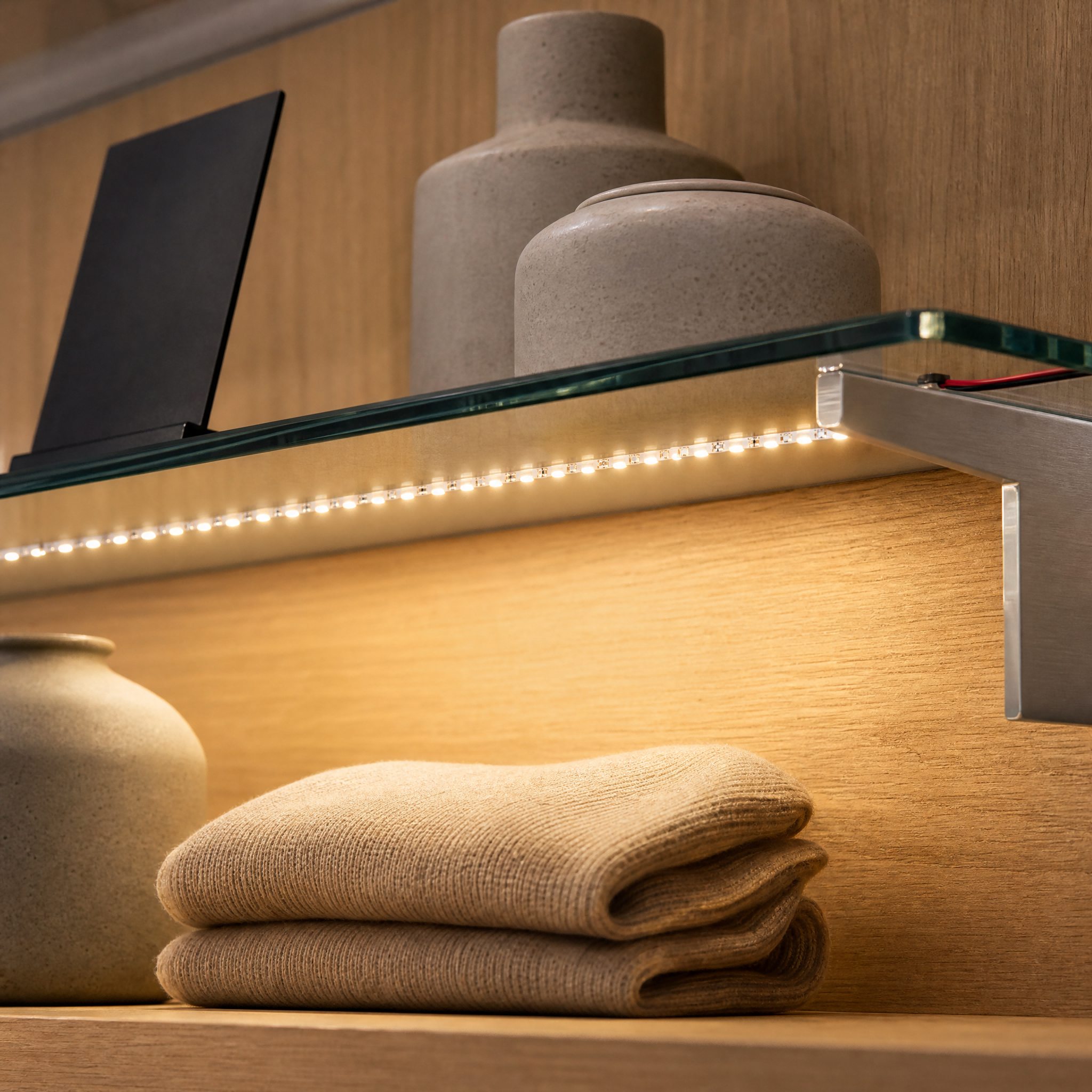

• Installazioni lungo i bordi di vetrine e scaffali — Illuminazione d’accento a basso profilo lungo i bordi anteriori degli scaffali; assorbimento ridotto di 0,42 A, adatto a installazioni su più scaffali alimentati da un’unica fonte.
• Canali per retrofit realizzati con tolleranze stringenti — La soluzione da scegliere quando un canale già esistente o specificato dal progettista non consente l’uso di schede di larghezza standard.

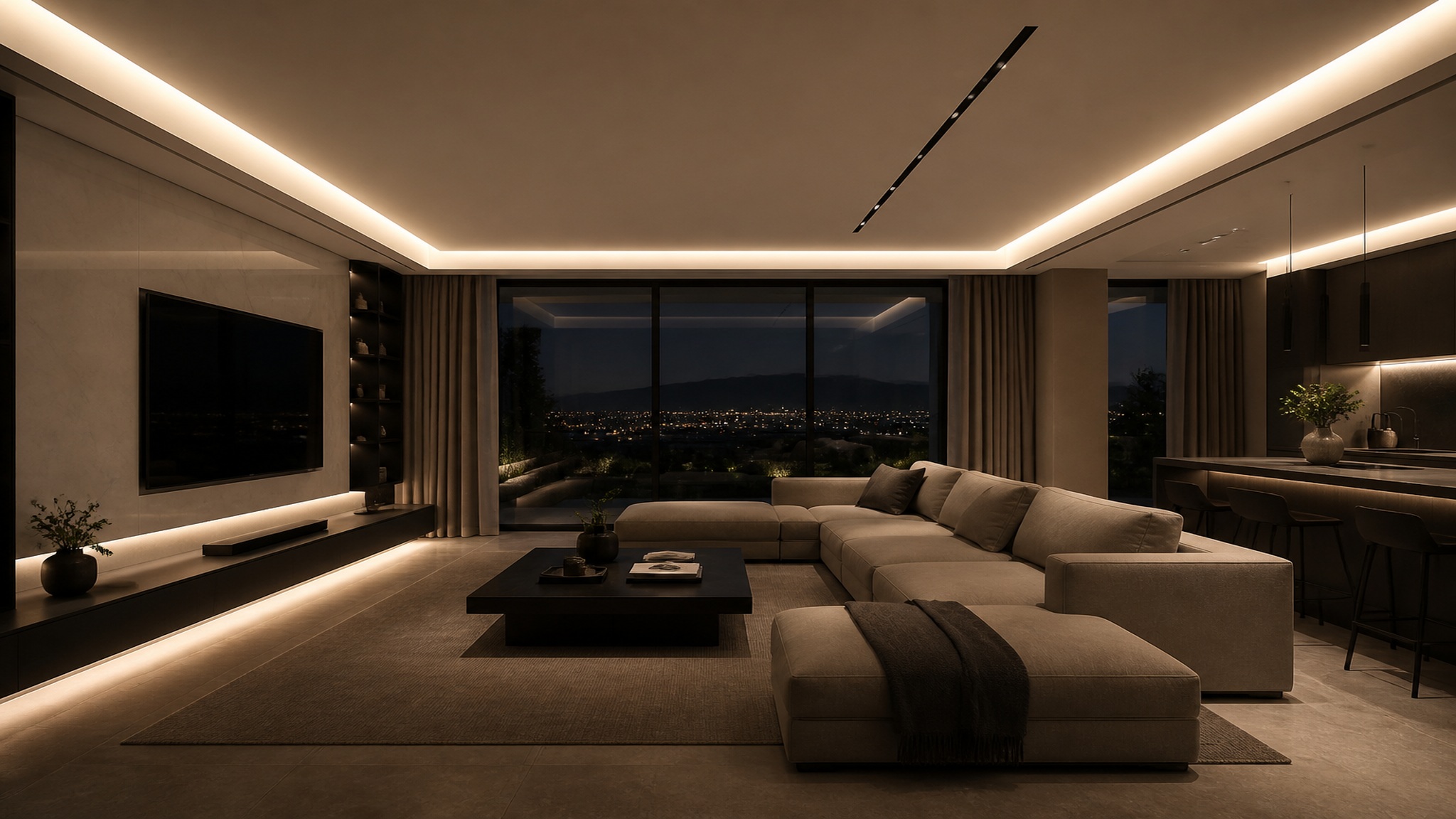

• Lunghe installazioni continue d’accento — Il minore assorbimento di corrente della gamma comporta una minore caduta di tensione su lunghezze estese.

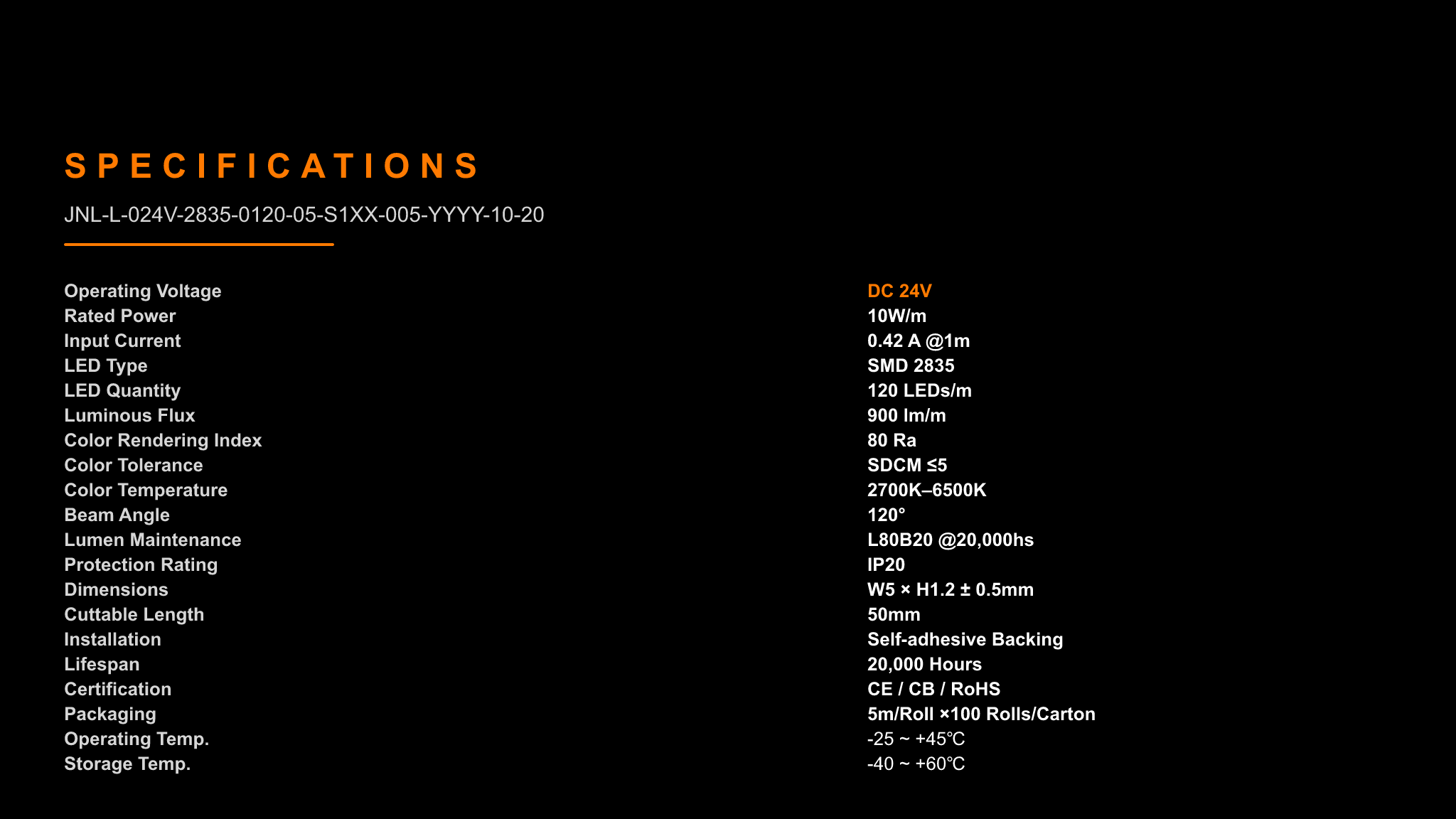

Specifiche tecniche

• Modello NO. — JNL-L-024V-2835-0120-05-S1XX
• Articolo n. — 101300175
• Tipo di LED — 2835 SMD
• Quantità di LED — 120 pezzi/m
• Tensione nominale — 24 V CC
• Potenza nominale — 10 W/m ± 10%
• Corrente di ingresso — 0,42 A a 1 m
• Flusso Luminoso — 900 lm/m
• Temperatura del colore — 2700 / 3000 / 3500 / 4000 / 5000 / 6500 K (specificato all’ordine)
• Indice di resa cromatica — Ra 80
• SDCM — ≤ 5

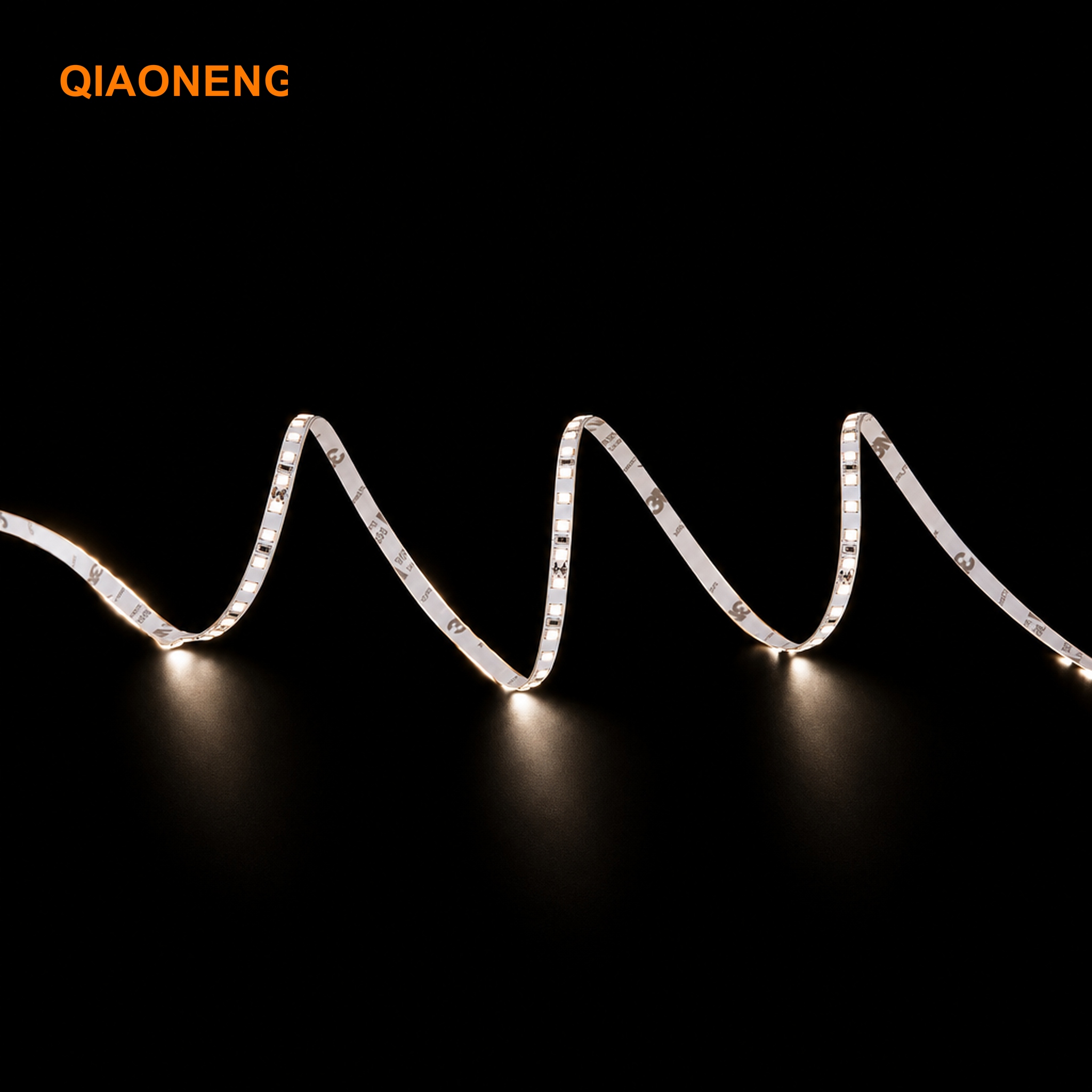

• Angolo del fascio — 120°
• Manutenzione dei Lumi — L80B20 @ 20.000 h
• Classe di efficienza energetica — F
• Protezione da Ingresso — IP20 (solo per ambienti interni asciutti)
• Dimensioni del contorno — L5 × H1,2 ± 0,5 mm
• Materiale di superficie — PCB nudo (senza guaina in silicone)

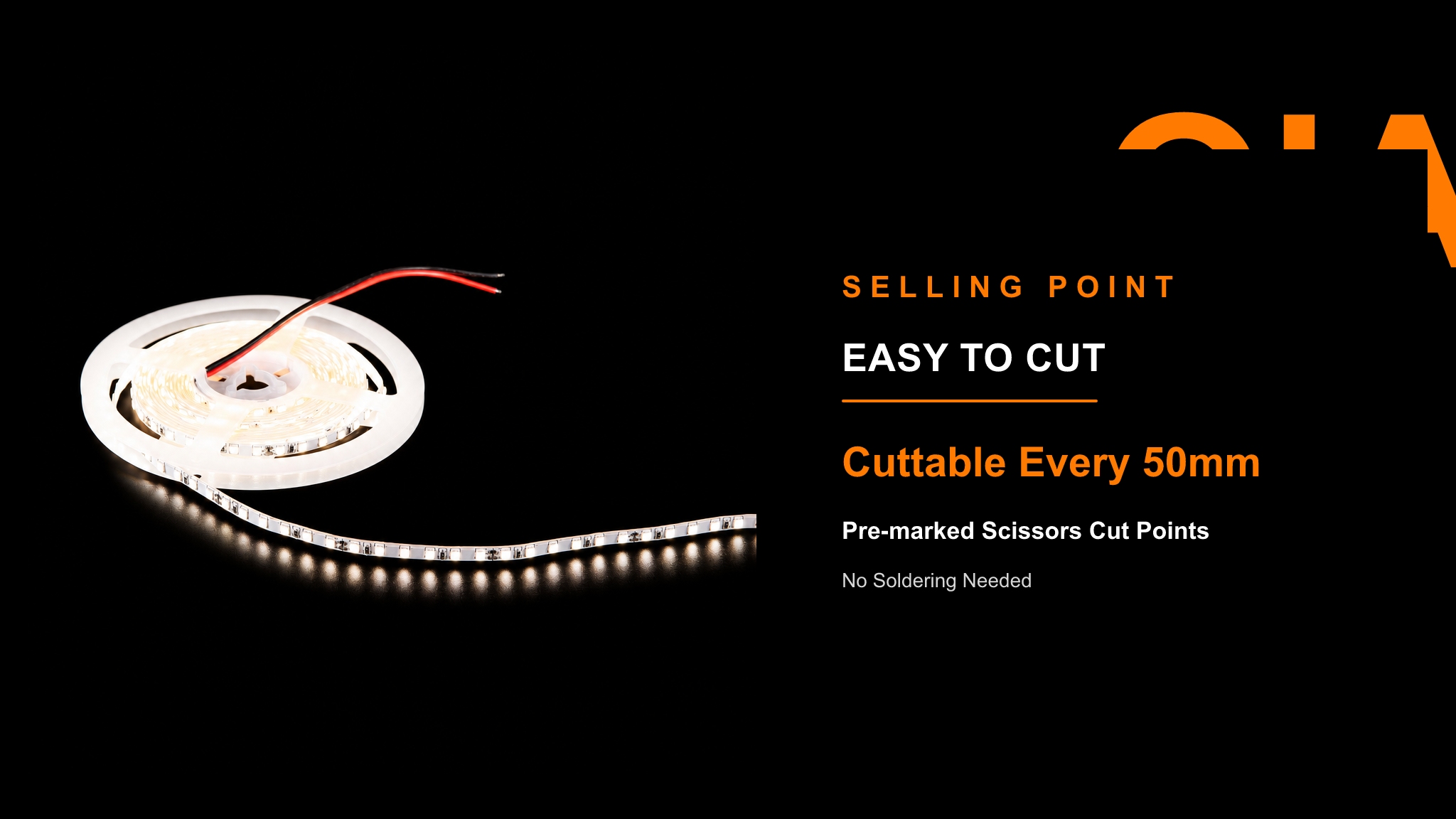

• Lunghezza di taglio — 50 mm
• Metodo di montaggio — Film in nastro adesivo bifacciale
• Metodo di Dimmeraggio — Accendere l’alimentazione e si illumina
• Cicli di commutazione — 15.000 volte
• Temperatura di funzionamento — Da -25 °C a +45 °C
• Temperatura di stoccaggio — Da −40 °C a +60 °C
• Umidità relativa — 10–90%
• MTBF — 20.000 h
• Compatibilità dei connettori — Connettore per scheda 2P, connettori per cavo 2P (a singola e doppia estremità), connettori scheda-scheda 2P diritti / a forma di L / a forma di T / a forma di +, variante 2P per connettore DC

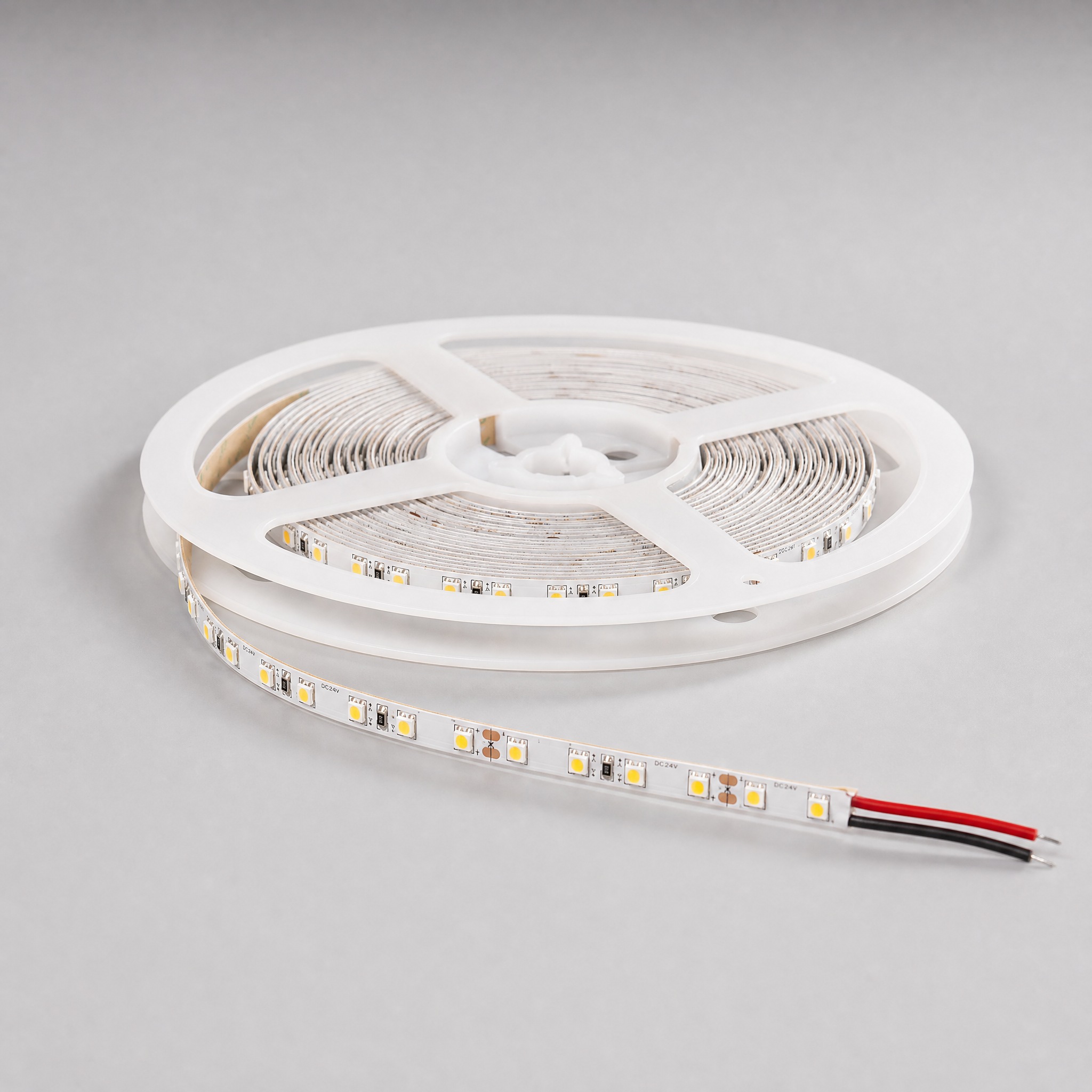

• Imballaggio — Bobina + sacchetto ESD + scatola interna + cartone
• Quantità di imballaggio — 5 m/rotolo × 100 rotoli = 500 m per cartone
• Certificazione — CE / CB / RoHS
