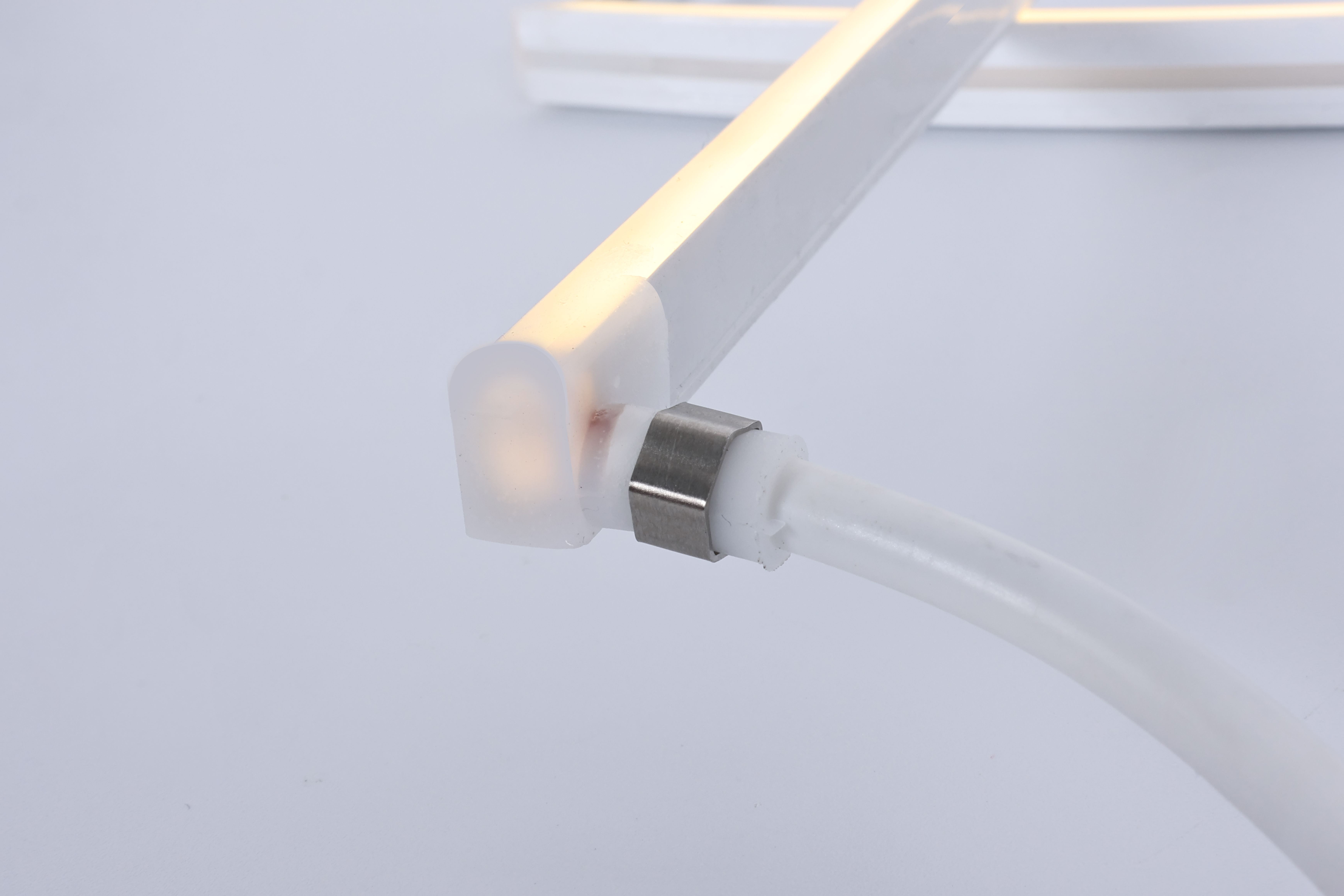

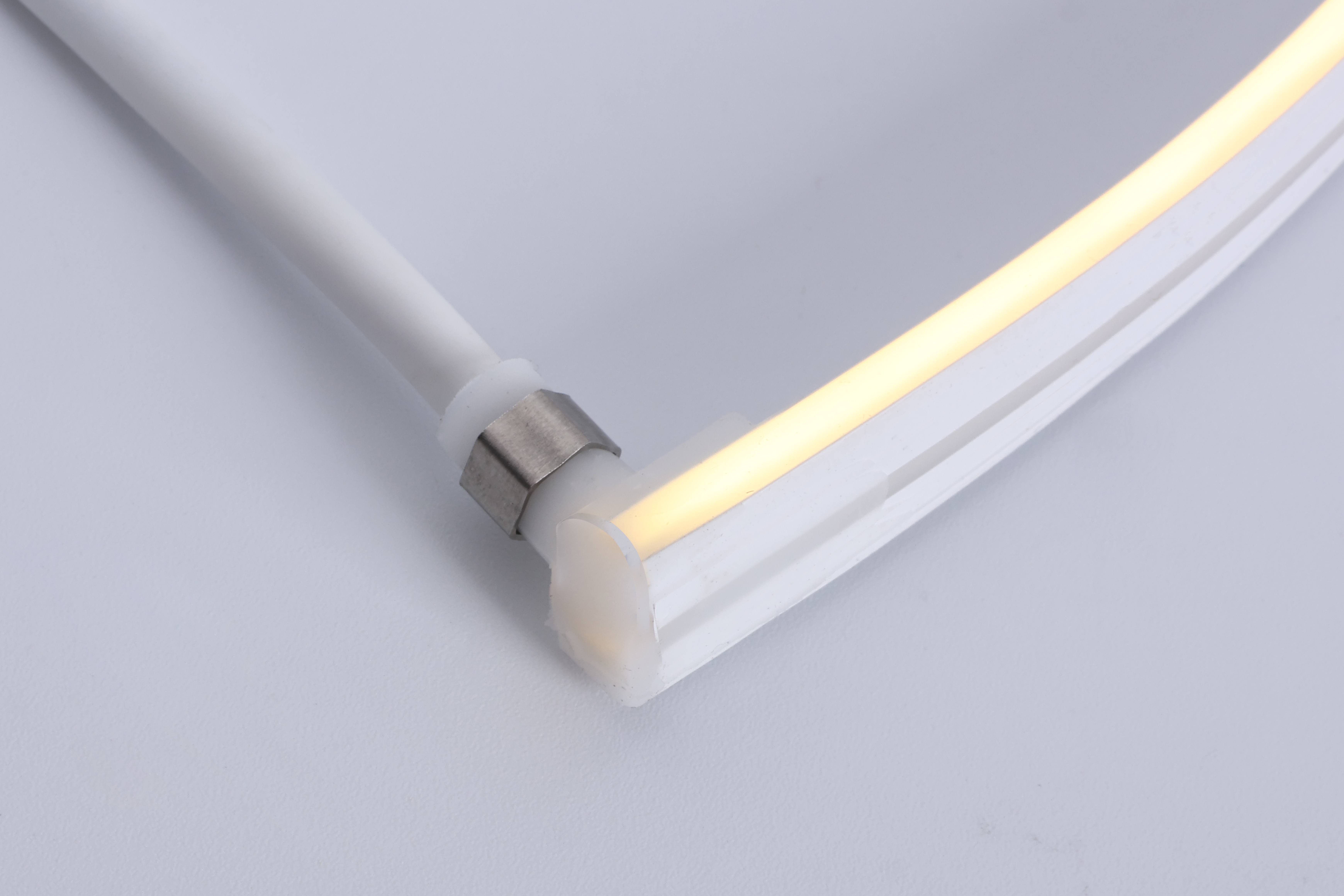

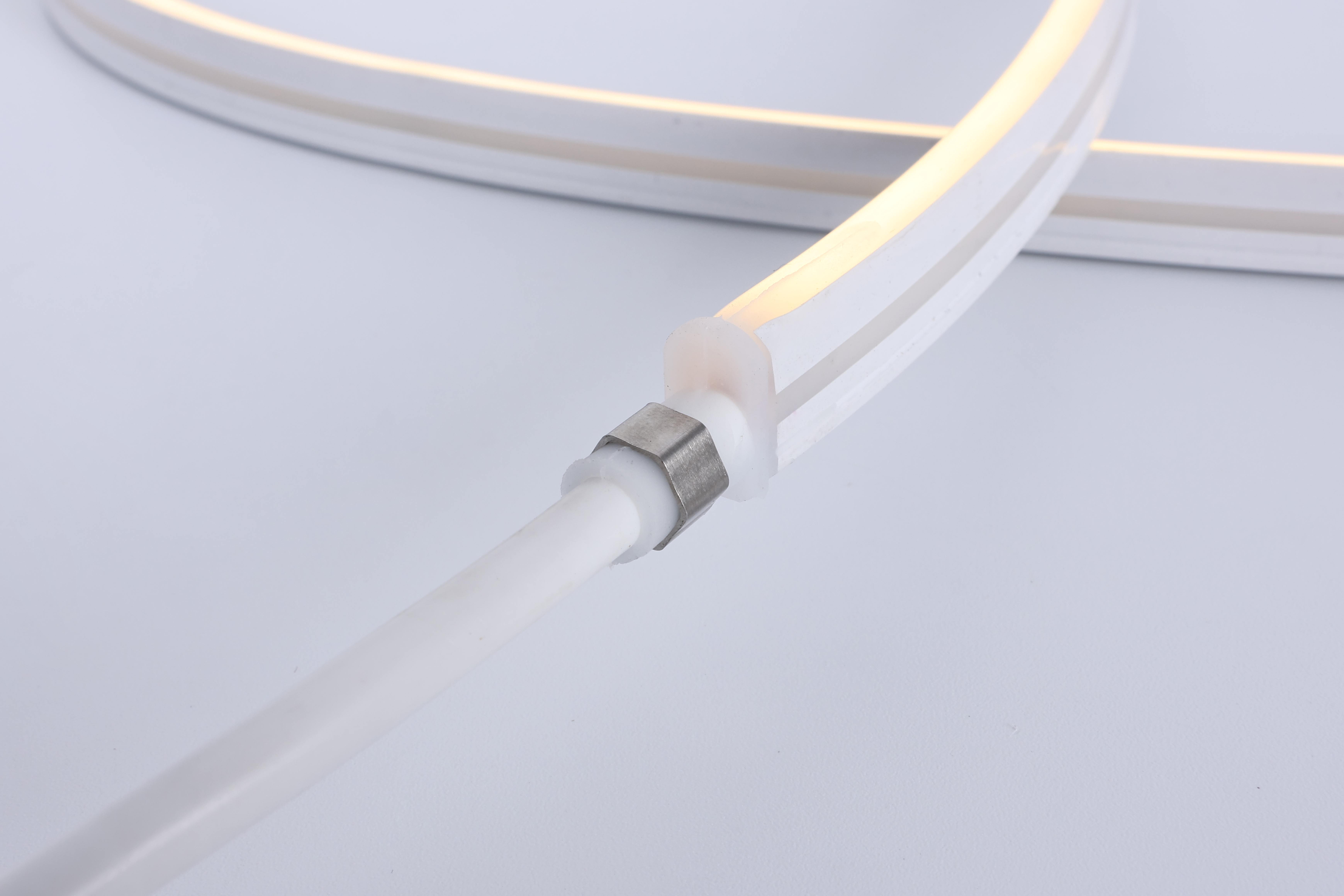

La maggior parte delle strisce in silicone al neon di questa gamma utilizza una sezione trasversale quadrata piatta: questo modello rappresenta l’eccezione. Il suo profilo a forma di arco, 6 mm di larghezza × 12 mm di altezza, è progettato appositamente per l’emissione laterale, indirizzando la luce verso l’esterno attraverso la faccia curva laterale anziché attraverso la superficie piana superiore, offrendo alle lettere a canale e alla segnaletica retroilluminata un fascio luminoso arrotondato e controllato contro l’abbagliamento, che un profilo quadrato non riesce a riprodurre.
Funziona a 24 V CC con 120 LED/m del tipo 2835, erogando 360 lm/m con un consumo di 11 W; offre una scelta di temperatura colore bianca doppia — 3000 K, 4000 K o 6500 K — da specificare al momento dell’ordine, non commutabile in campo. La coerenza cromatica è garantita entro SDCM < 5, con resa cromatica Ra80 e angolo di apertura del fascio di 120°.
Due ulteriori caratteristiche distinguono questo modello dal resto della gamma G a profilo quadrato. IP65 IP65, anziché la protezione IP68 adottata nei profili quadrati da 10/12/16/20 mm — idonea per segnaletica esterna protetta e installazioni esposte a schizzi, ma non per immersione completa. 8,33 mm, tagliabile ogni singolo LED (la convenzione "taglio Ruyi"), che consente una maggiore precisione nella lunghezza per dimensioni esatte di lettere e segni rispetto agli intervalli più ampi utilizzati su diversi modelli con profilo quadrato.
La costruzione prevede ancora silicone in fase gassosa sopra la scheda LED, con un intervallo operativo da -25 °C a +45 °C, una resistenza al commutamento di 15.000 cicli e un indice di mantenimento del flusso luminoso L80B20 a 50.000 ore. Si collega direttamente a un'alimentazione a 24 V CC e si illumina immediatamente al collegamento.
| Parametro | Dettagli |
|---|---|
| Modello NO. | JNL-G-024V-2835-0120-08-S1XX-005-YYYY-11-68 |
| Articolo n. | 103300016 |
| Potenza nominale | 11,0 W/m ± 10% |
| Tensione nominale | 24 V di corrente continua |
| Corrente di ingresso | 0,46 A |
| Tipo di LED | 2835 |
| Quantità di LED | 120 pezzi/m |
| Flusso Luminoso | 360 lm/m |
| Temperatura del colore | 3000 / 4000 / 6500 K (bianco doppio, specificato all’ordine) |
| Indice di resa cromatica | Ra 80 |
| SDCM | < 5 |
| Angolo del fascio | 120° |
| Manutenzione dei Lumi | L80B20 @ 50.000 h |
| Classe di efficienza energetica | G |
| Protezione da Ingresso | IP65 |
| Dimensioni del contorno | L6 × H12 ± 0,5 mm (profilo ad arco) |
| Materiale di superficie | Silicone |
| Lunghezza di taglio | 8,33 mm (tagliabile ogni LED / taglio Ruyi) |
| Montaggio | Morsetto fisso |
| Metodo di Dimmeraggio | Accendere l’alimentazione e si illumina |
| Cicli di commutazione | 15.000 volte |
| Temperatura di funzionamento | -25 °C fino a +45 °C |
| Umidità relativa | 10–90% |
| Temperatura di stoccaggio | -40 °C a +60 °C |
| MTBF | 50.000 h |
| Imballaggio | Sacchetto ESD + scatola + cartone |
| Quantità di imballaggio | 5 m/rotolo × 10 rotoli = 50 m per cartone |
Strumenti necessari: forbici o tronchesi, panno asciutto e pulito, accessori per morsetti fissi.
Passaggi:
Controllo dell’orientamento prima del fissaggio definitivo: poiché si tratta di una striscia a emissione laterale, verificare che il lato emissivo sia orientato correttamente verso l’osservatore prima di fissare definitivamente la striscia all’interno di una lettera a canale o di un contenitore per segnaletica — l’orientamento invertito è l’errore di installazione più comune con i prodotti a emissione laterale.
Nota sul livello di protezione: Il grado di protezione IP65 di questo modello consente un utilizzo all’aperto protetto e in ambienti soggetti a schizzi; per installazioni che richiedono protezione contro l’immersione completa, i modelli a profilo quadrato con grado IP68, disponibili in questa gamma, rappresentano la scelta adeguata.
| Opzione | Dettagli |
|---|---|
| Temperatura del colore | 3000 / 4000 / 6500 K, specificato all’ordine |
| CRI | Personalizzabile su richiesta |
| Flusso Luminoso | Personalizzabile su richiesta |
| Lunghezza | 5 m per rotolo standard; tagliabile ogni 8,33 mm |
| Imballaggio | Busta antistatica + scatola + cartone standard; disponibile imballaggio neutro o con marchio |
| OEM / ODM | Etichettatura privata e imballaggio personalizzato supportati |
| MOQ | 50 serie |
| Accessorio | DESCRIZIONE |
|---|---|
| Morsetto fisso | Fornito 5 pezzi per rotolo per il montaggio |
| Cavo di collegamento terminale | Per i collegamenti di alimentazione alle estremità della striscia |
| Tappo di chiusura | Sigilla l’estremità aperta di una sezione di striscia tagliata |
D: Perché questo modello è IP65 mentre altre strisce della gamma sono IP68?
R: Questo è l’unico modello con profilo ad arco della gamma, la cui costruzione è classificata IP65 — adatta per segnaletica esterna protetta ed esposta agli schizzi. Per installazioni che richiedono protezione completa contro l’immersione, i modelli della stessa gamma con profilo quadrato da 10/12/16/20 mm sono IP68.
D: Che cosa significa "bianco doppio" su questa striscia e in che modo si differenzia dai modelli Tri-CCT 3-in-1 presenti altrove nella gamma?
R: Questa striscia viene fornita con una delle tre temperature di colore fisse — 3000 K, 4000 K o 6500 K — scelta al momento dell’ordine e fissata una volta prodotta. Ciò si differenzia dai modelli Tri-CCT 3-in-1 presenti altrove nella gamma, che integrano tre chip LED con diverse temperature di colore sulla stessa scheda.
D: Perché il profilo ha forma ad arco invece che quadrata, come il resto della gamma?
R: Il profilo ad arco da W6 × H12 mm è progettato appositamente per l’emissione laterale attraverso una faccia curva, generando una linea luminosa arrotondata e controllata quanto a abbagliamento per lettere a canale e segnaletica curva — questo è l’unico profilo non quadrato della serie G.
D: Qual è l’intervallo di taglio su questo modello?
R: 8,33 mm, tagliabile in corrispondenza di ogni posizione LED — più fine rispetto agli intervalli di taglio utilizzati su diversi modelli a profilo quadrato della gamma, utile per ottenere dimensioni esatte di lettere e segnali.
D: Questa striscia può essere utilizzata per l’illuminazione interna di armadietti invece che per segnaletica?
R: Sì, ma l’ottica ad emissione laterale ad arco è specificamente ottimizzata per applicazioni su lettere e segnali. Per l’illuminazione generale di armadietti, un modello a profilo quadrato con emissione frontale della stessa gamma produrrà una quantità maggiore di luce utilizzabile per le medesime caratteristiche tecniche.
D: Qual è la quantità minima d’ordine (MOQ) e i tempi di consegna?
A: La quantità minima d'ordine è di 50 set, i tempi di consegna sono di 15–21 giorni. Fornito su bobine da 5 m, 10 bobine per cartone per un totale di 50 m, spedito da Guangzhou o Shenzhen.
